Генератор LC-типа

Такой генератор строят на основе усилительного каскада на транзисторе, включая в его коллекторную цепь колебательный LC-контур.

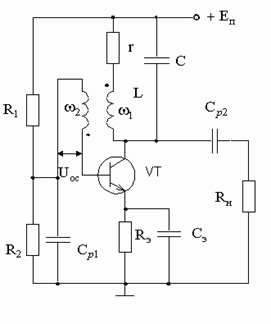

Для создания ПОС используется трансформаторная связь между обмотками W1 (имеющей индуктивность L) и W2 (рис. 1).

Рис. 1 - Генератор LC-типа

Напряжение U2 является напряжением ОС. Оно связано с напряжением первичной обмотки W1 коэффициентом трансформации:

Коэффициент трансформации в данном случае является коэффициентом передачи ОС, показывая какая часть напряжения передается на вход. Для выполнения баланса амплитуды на частоте ω0 должно выполнятся равенство

Из этого условия рассчитывается необходимое число витков вторичной обмотки, чем обеспечивается условие баланса амплитуд. Для обеспечения баланса фаз необходимо обеспечить соответствующее включение начал и концов обмоток, чтобы ОС была положительной. Емкость С1 выбирают такой, чтобы ее сопротивление на частоте генерации было незначительным по сравнению с R2. Это исключает влияние сопротивления делителя на ток во входной цепи транзистора, создаваемый напряжением ОС. Назначение RЭ и СЭ такое же, как в обычном усилительном каскаде. LC-генераторы, также как и LC-избирательные усилители применяют в области высоких частот, когда требуются небольшие величины L и имеется возможность обеспечить высокую добротность LC-контура. А на низких и инфранизких частотах, когда построение LC-генератора затруднительно, используют RС цепи тех же типов, что и для избирательных усилителей.

19. Генераторы гармонических колебаний, схема и принцип работы «RC» автогенератора.

RC-генератором называют генератор гармонических колебаний, в котором вместо колебательной системы, содержащей элементы L и С, применяется резистивно-емкостная цепь (RC -цепь), обладающая частотной избирательностью.

Исключение из схемы катушек индуктивности позволяет существенно уменьшить габариты и массу генератора, особенно на низких частотах, так как с понижением частоты резко увеличиваются размеры катушек индуктивности. Важным достоинством RC -генераторов по сравнению с LC -генераторами является возможность их изготовления по интегральной технологии. Однако RC -генераторы имеют низкую стабильность частоты генерируемых колебаний, обусловленную низкой добротностью RC -цепей, а также плохую форму колебаний в силу плохой фильтрации высших гармоник в спектре выходного колебания.

RC -генераторы могут работать в широком диапазоне частот (от долей герца до десятков мегагерц), однако нашли применение в аппаратуре связи и измерительной технике преимущественно на низких частотах.

Основы теории RC -генераторов были разработаны советскими учеными В. П. Асеевым, К. Ф. Теодорчиком, Э. О. Сааковым, В. Г. Криксуновым и др.

RC -генератор обычно включает в себя широкополосный усилитель, выполненный на лампе, транзисторе или интегральной схеме и RC -цепь обратной связи, обладающую избирательными свойствами и определяющую частоту колебаний. Усилитель компенсирует потери энергии в пассивных элементах и обеспечивает выполнение амплитудного условия самовозбуждения. Цепь обратной связи обеспечивает выполнение фазового условия самовозбуждения только на одной частоте. По виду цепи обратной связи RC -генераторы делятся на две группы:

1) с нулевым фазовым сдвигом в цепи обратной связи;

2) со сдвигом фазы в цепи обратной связи на 180°.

Для улучшения формы генерируемых колебаний в RC -генераторах применяют элементы, обладающие нелинейностью, которые ограничивают нарастание амплитуды колебаний. Параметры такого элемента изменяются в зависимости от амплитуды колебаний, а не от их мгновенных значений (терморезистор, сопротивление которого зависит от степени нагрева проходящим через него током). При таком ограничении форма колебаний не меняется, они остаются гармоническими и в стационарном режиме.

Рассмотрим оба типа RC -автогенераторов.

Автогенератор со сдвигом фазы на 180° в цепи обратной связи.

Такой автогенератор еще называют автогенератором с трехзвенной цепью RC.

В схемах RC -генераторов со сдвигом фазы в цепи обратной связи на 180° используются усилители, инвертирующие фазу входного напряжения. В качестве такого усилителя может, например, использоваться операционный усилитель с инвертирующим входом, однокаскадный усилитель или многокаскадный усилитель с нечетным числом инвертирующих каскадов.

Для того, чтобы выполнялось уравнение баланса фаз, цепь обратной связи должна обеспечить фазовый сдвиг j_ОС = ±180°.

Для обоснования структуры цепи обратной связи воспроизведем фазочастотные характеристики простейших RC -звеньев (рис. 3,4).

Рис. 3 Вариант RC -звена и его ФЧХ

Рис. 4 Вариант RC -звена и его ФЧХ

Из графиков видно, что одно простейшее RC -звено вносит сдвиг фаз, не превышающий 90°. Поэтому сдвиг по фазе величиной 180° можно осуществить путем каскадного соединения трех элементарных RC -звеньев (рис.5).

Рис. 5 Схемы и ФЧХ трехзвенных RC -цепей

Автогенератор с нулевым фазовым сдвигом в цепи обратной связи.

Характерной особенностью схем RC -генераторов с нулевым фазовым сдвигом в цепи обратной связи является использование в них усилителей, не инвертирующих фазу входного сигнала. В качестве такого усилителя может, например, использоваться операционный усилитель с неинвертирующим входом или многокаскадный усилитель с четным числом инвертирующих каскадов. Рассмотрим некоторые возможные варианты цепей обратной связи, обеспечивающих нулевой фазовый сдвиг (рис. 7).

Рис. 7 Варианты цепей ОС, обеспечивающие нулевой фазовый сдвиг

Они состоят из двух звеньев, одно из которых представляет RС -звено с положительным фазовым сдвигом, а второе – с отрицательным сдвигом фазы. В результате сложения ФЧХ на определенной частоте (частоте генерации) можно получить фазовый сдвиг, равный нулю.
