Симметричный мультивибратор в автоколебательном режиме

Мультивибратор - релаксационный генератор сигналов электрических прямоугольных колебаний с короткими фронтами. Термин предложен голландским физиком ван дер Полем, так как в спектреколебаний мультивибратора присутствует множество гармоник — в отличие от генератора синусоидальных колебаний («моновибратора»). Впервые мультивибратор был описан Икклзом и Джорданом в 1918 году.

Мультивибратор является одним из самых распространённых генераторов импульсов прямоугольной формы, представляющий собой двухкаскадный резистивный усилитель с глубокой положительной обратной связью. В электронной технике используются самые различные варианты схем мультивибраторов, которые различаются между собой по типу используемых элементов (ламповые, транзисторные, тиристорные, микроэлектронные и так далее), режиму работы (автоколебательный, ждущие синхронизации), видам связи между усилительными элементами, способам регулировки длительности и частоты генерируемых импульсов и так далее.

Приведенная схема мультивибратора на двух транзисторах сейчас почти не применяется, так как имеет плохие частотные свойства и не очень крутые фронты, что ограничивает частоту его генерации до единиц МГц. На более высоких частотах оба транзистора запираются и для восстановления работы устройство надо перезапускать, что во многих случаях неприемлемо.

Типы мультивибраторов:

1.Моностабильный мультивибратор

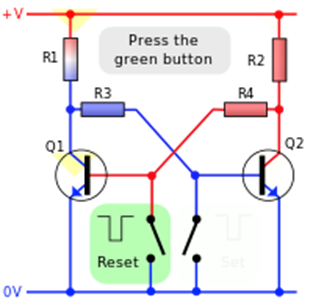

2. Бистабильный мультивибратор (триггер)

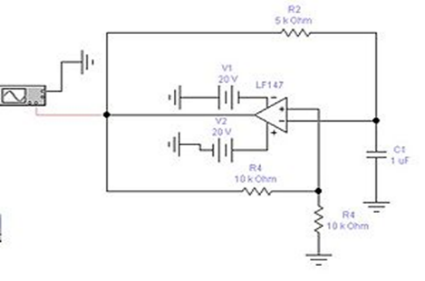

3. Мультивибратор на операционном усилителе

Существуют три типа схем мультивибратора в зависимости от режима работы:

• нестабильный, или автоколебательный: схема самопроизвольно переходит из одного состояния в другое. При этом не обязателен сигнал синхронизации, если не требуется захват частоты;
• моностабильный: одно из состояний является стабильным, но другое состояния неустойчиво (переходное). Мультивибратор на некоторое время, определяемое параметрами его компонентов переходит в неустойчивое состояние под действием запускающего импульса. Затем возвращается в устойчивое состояния до прихода очередного запускающего импульса. Такие мультивибраторы используются для формирования импульса с фиксированной длительностью, не зависящей от длительности запускающего импульса. Такой тип мультивибраторов иногда, в литературе, называют одновибраторы или ждущие мультивибраторы.
• бистабильный: схема устойчива в любом состоянии. Схема может быть переключена из одного состояния в другое с помощью внешних импульсов. Такие устройства называют триггерами, название «мультивибратор» не совсем корректно, так как двусмысленно.

Отнесение мультивибратора к классу автогенераторов оправдано лишь при автоколебательном режиме его работы. В ждущем режиме мультивибратор вырабатывает импульсы только тогда, когда на его вход поступают синхронизирующие сигналы.
