Генератор пилообразования напряжения

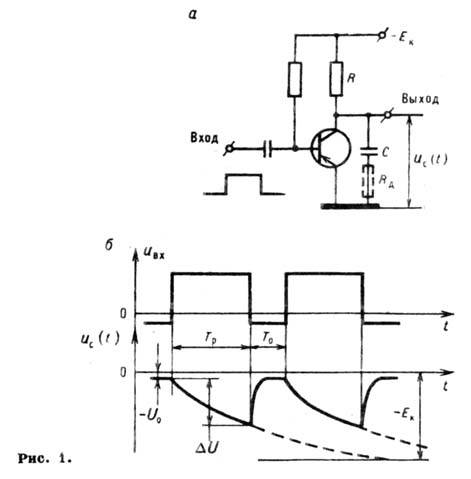

ГЕНЕРАТОР ПИЛООБРАЗНОГО НАПРЯЖЕНИЯ - генератор линейно изменяющегося напряжения (тока), электронное устройство, формирующее периодичность колебания напряжения (тока) пилообразной формы. Основное назначение Г. п. н.- управление временной развёрткой луча в устройствах, использующих электроннолучевые трубки. Г. п. н. применяют также в устройствах сравнения напряжений, временной задержки и расширения импульсов. Для получения пилообразного напряжения используют процесс заряда (разряда) конденсатора в цепи с большой постоянной времени. Простейший Г. п. н. (рис. 1, а) состоит из интегрирующей цепи RC и транзистора, выполняющего функции ключа, управляемого периодич. импульсами. В отсутствие импульсов транзистор насыщен (открыт) и имеет малое сопротивление участка коллектор - эмиттер, конденсатор С разряжен (рис. 1, б). При подаче коммутирующего импульса транзистор запирается и конденсатор заряжается от источника питания с напряжением - Е_к - прямой (рабочий) ход. Выходное напряжение Г. п. н., снимаемое с конденсатора С, изменяется по закону . По окон чании коммутирующего импульса транзистор отпирается и конденсатор С быстро разряжается (обратный ход) через малое сопротивление эмиттер - коллектор. Осн. характеристики Г. п. н.: амплитуда пилообразного напряжения , коэф. нелинейности и коэф. использования напряжения источника питания. При в данной схеме

Длительность прямого хода T _р и частота пилообразного напряжения определяются длительностью и частотой коммутирующих импульсов.

Недостатком простейшего Г.

п. н. является малый k_E при малом . Требуемые значения е лежат

в пределах 0,0140,1, причём наименьшие значения относятся к устройствам сравнения и задержки. Нелинейность пилообразного напряжения во время прямого

хода возникает из-за уменьшения зарядного тока вследствие уменьшения разности напряжений . Приблизительного постоянства зарядного тока добиваются включением в цепь заряда нелинейного токостабилизирующего двухполюсника (содержащего транзистор или электронную лампу). В таких Г. п. н. и . В Г. п. н. с положит. обратной связью по напряжению выходное пилообразное напряжение подаётся в зарядную цепь в качестве компенсирующей эдс. При этом зарядный ток почти постоянен, , что обеспечивает значения 1 и =0,0140,02. Г. п. н. используют для развёртки в электронно-лучевых трубках с эл--магн. отклонением луча. Чтобы получить линейное отклонение, необходимо линейное изменение тока в отклоняющих катушках. Для упрощённой эквивалентной схемы катушки (рис. 2, а) условие линейности тока выполняется при подаче на зажимы катушки трапецеидального напряжения. Такое трапецеидальное напряжение (рис. 2, б) можно получить в Г. п. н. при включении в зарядную цепь дополнит. сопротивления R _д (показано на рис. 1, а пунктиром). Отклоняющие катушки потребляют большие токи, поэтому генератор трапецеидального напряжения дополняют усилителем мощности.
