Статистические характеристики биполярных транзисторов

Биполярный транзистор – электронный прибор, состоящий из трех областей с чередующимися типами электропроводимости, пригодный для усиления мощности.

Статическими характеристиками называются зависимости между входными и выходными токами и напряжениями транзистора при отсутствии нагрузки. Каждая из схем включения транзистора характеризуется четырьмя семействами статических характеристик:

1. Входные характеристики – это зависимость входного тока от входного напряжения при постоянстве напряжения на выходе:

;

(3.22)

2. Выходные характеристики – это зависимость выходного тока от выходного напряжения при фиксированном значении входного тока:

;

(3.23)

3. Характеристика обратной связи по напряжению:

;

(3.24)

4. Характеристика передачи по току:

.

(3.25)

Наиболее часто на практике используют входные и выходные характеристики, которые обычно приводятся в справочной литературе и представляют собой усредненные зависимости большого числа однотипных транзисторов. Две последние характеристики применяют реже и, к тому же, они могут быть построены из входных и выходных характеристик.

На практике обычно используют входные и выходные характеристики.

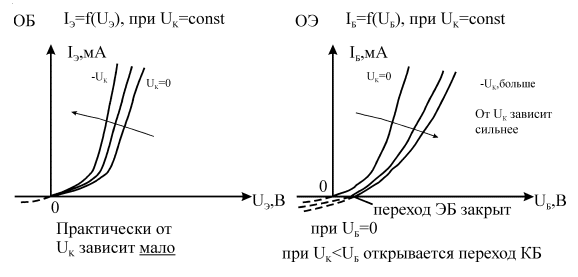

Рис. 5. Входные характеристики (характеристики открытого p-n перехода)

Рис. 6. Выходные характеристики (характеристики закрытого перехода)
