Полупроводниковые диоды и их разновидности

Полупроводниковый диод - самый простой полупроводниковый прибор, состоящий из одного PN перехода. Основная его функция - это проводить электрический ток в одном направлении, и не пропускать его в обратном. Состоит диод из двух слоев полупроводника типов N и P.

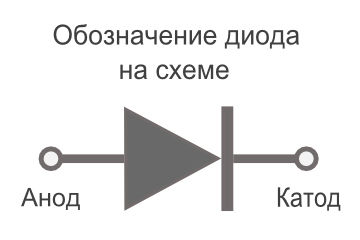

На стыке соединения P и N образуется PN-переход (PN-junction). Электрод, подключенный к P, называется анод. Электрод, подключенный к N, называется катод. Диод проводит ток в направлении от анода к катоду, и не проводит обратно.

Обозначения полупроводниковых диодов состоят из шести элементов. Первый элемент — буква, указывающая, на основе какого полупроводникового материала выполнен диод. Германий или его соединения обозначают буквой Г, кремний и его соединения — буквой К, соединения галлия — А. В приборах специального назначения буквы заменяются соответствующими цифрами: германий — 1, кремний — 2, соединения галлия — 3. Второй элемент — буква, обозначающая подклассы диода:выпрямительные, импульсные, универсальные — Д, варикапы — В, туннельные и обращенные диоды — И, стабилитроны — С, сверхвысокочастотные — А. Третий элемент — цифра, определяющая назначение диода: от 101 до 399 — выпрямительные; от 401 до 499 — универсальные; от 501 до 599 - импульсные. У стабилитронов эта цифра определяет мощность рассеяния. Четвертый и пятый элементы — цифры, определяющие порядковый номер разработки (у стабилитронов эти цифры показывают номинальное напряжение стабилизации). Шестой элемент — буква, показывающая деление технологического типа на параметрические группы (приборы одного типа по значениям параметров подразделяются на группы). У стабилитронов буквы от А до Я определяют последовательность разработки, например: КД215А, ГД412А, 2Д504А, КВ101А, КС168А и т. д.

У полупроводниковых диодов имеются существенные достоинства:

1. Малый вес и малые размеры.

2. Отсутствие затраты энергии на накал.

3. Большой срок службы (до десятков тысяч часов).

4. Большая механическая прочность (стойкость к тряске, ударам и другим видам механических перегрузок).

5. Различные устройства (выпрямители, усилители, генераторы) с полупроводниковыми приборами имеют высокий КПД, так как потери энергии в самих приборах незначительны.

Вместе с тем полупроводниковые диоды в настоящее время обладают следующими недостатками:

1. Параметры и характеристики отдельных экземпляров приборов данного типа имеют значительный разброс.

2. Свойства приборов сильно зависят от температуры.

3. Работа полупроводниковых диодов резко ухудшается под действием радиоактивного излучения.

Классификация диодов
