В. №8. Изображение синусоидальных ЭДС, напряжений и токов в прямоугольных координатах

В общем случае аргумент синусоидальной функции, называемый фазовым углом или просто фазой, равный или , может отличаться от нуля при t=0. Тогда мгновенные значения можно записать так:

Значение фазового угла при t=0 называют начальной фазой

Синусоидальные напряжение и ток, совпадающие по фазе.

когда начальные фазы рав­ны нулю синусоидальные величины одновременно принимают нулевые или максимальные значения.

Если две синусоидальные величины одновременно проходят через нулевые значения и одновременно при­нимают максимальные значения противоположных зна­ков, то такие величины находятся в противофазе или сдвинуты по фазе на угол (рис.).

Синусоидальные ЭДС и напряжение, находящиеся в противофазе.

На практике чаще всего имеют место случаи, когда ЭДС, напряжения и токи не совпадают по фазе, т. е. через нулевые значения проходят не одновременно (рис.).

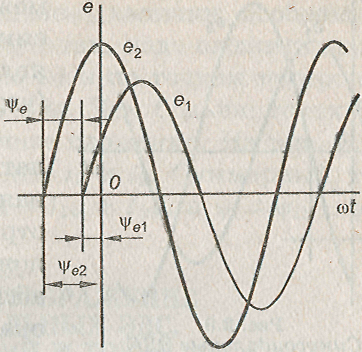

Синусоидальные ЭДС, несовпадающие по фазе.

Если такие ЭДС описываются уравнениями то при ЭДС е₂ опережает по фазе ЭДС е₁, или ЭДС е₁ отстает по фазе от ЭДС е₂. Разность фазовых углов, равную разности начальных фаз называют разностью или сдвигом фаз.

С помощью графического изображения в прямоуголь­ных координатах можно находить опережающую и отста­ющую синусоидальные величины. При этом пользуются таким правилом. Отстает по фазе та из двух синусоидаль­ных величин, которая при переходе от отрицательных зна­чений к положительным позже (правее) пересекает ось аб­сцисс.
