Теоретическая часть. Тема: Исследование обратных связей в усилителях




Лабораторная работа №7

Тема: Исследование обратных связей в усилителях.

Цель: изучить назначение и виды обратных связей в усилите­лях, экспериментально определить влияние отрицательных обратных связей на параметры и характеристики усилителей и привести их тео­ретическое обоснование.

Обратной связью (ОС) в усилителях называют явление пере­дачи сигнала из выходной цепи во входную. Электрические цепи, обеспе­чивающие эту передачу, носят название цепей обратной связи. Мест­ной обратной связью принято называть ОС, охватывающую отдель­ные каскады или части усилителя. Обратную связь называют отрицательной, если ее сигнал вычитается из входного сигнала, и по­ложительной, если сигнал ОС суммируется с входным. При отрица­тельной ОС коэффициент усиления уменьшается, а при положитель­ной - увеличивается. В зависимости от способа получения сигнала различают обратную связь по напряжению (снимаемый сигнал ОС пропорционален напряжению выходной цепи) и обратную связь по току (снимаемый сигнал ОС пропорционален току выходной цепи). Также различают комбинированную ОС, когда снимаемый сигнал ОС пропорционален как напряжению, так и току выходной цепи.

Для количественной оценки степени влияния цепи ОС используют коэффициент обратной связи b, показывающий, какая часть выходного сигнала поступает на вход усилителя:

; - коэффициенты ОС по току и напряжению, соответственно.


Положительная обратная связь может привести к возбуждению усилителя, поэтому в усилителях, в основном, используют отрицательную обратную связь.

Коэффициент усиления усилителя с отрицательной обратной связью: .

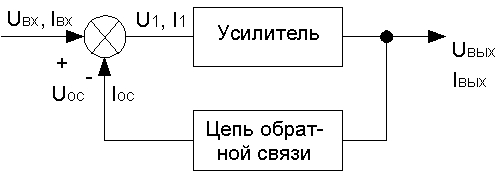

Рис 5.1 Структурная схема усилителя, охваченного отрицатель­ной обратной связью (ООС).

Для исследования обратных связей используют лабораторные макеты №3, №4 усилителей на биполярном транзисторе (рис. 3.4) и на поле­вом транзисторе (рис.4.3) и используются данные этих усилителей полученных без влияния ОС.
