Режимы работы усилителей

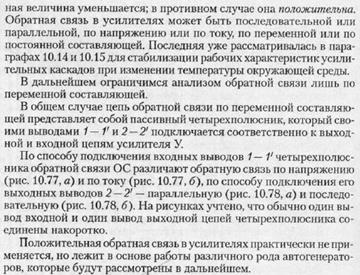

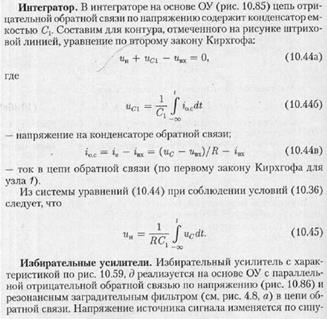

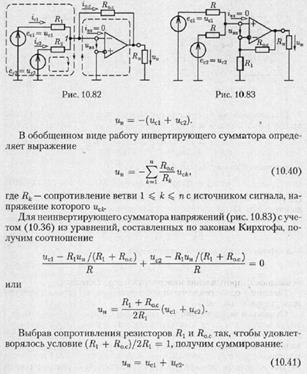

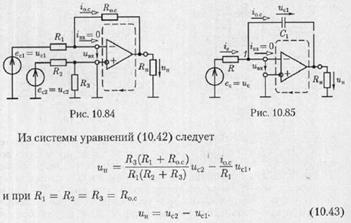

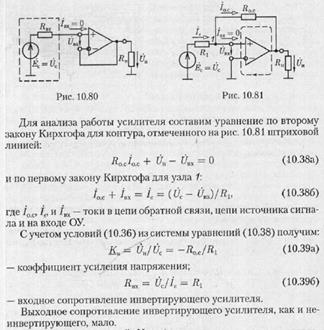

Обратные связи, их виды и функциональные схемы.

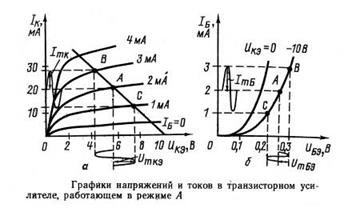

В режиме А используется прямолинейный участок ВАС входной характеристики, и поэтому искажения сигнала при усилении оказываются незначительными. В режиме А работают усилители первых каскадов—предварительные усилители, а в ряде случаев — и усилители выходных каскадов. Недостатком режима А усилителя является то, что при отсутствии входного сигнала (в режиме покоя) через транзистор протекает ток сравнительно большой силы (ток в точке А), в результате чего бесполезно расходуется мощность источника питания.

Кроме режима А в усилителях используется и режим В. Рабочая точка А усилителя, работающего в режиме В, выбирается на входных и выходных характеристиках при токе I_Б=0. Напряжение U_БЭ при этом также равно нулю (рис.2,а,в).

В режиме покоя ток базы транзистора равен нулю, а ток коллектора очень мал, так как он определяется только обратным током I_КЭО.
При поступлении на вход усилителя переменного напряжения ток базы и ток коллектора протекает лишь в течение тех полупериодов переменного входного напряжения, когда эмиттерный переход транзистора смещается в прямом направлении. Причем ток базы и ток коллектора увеличивается (рис.2,б,г), а напряжение коллектора уменьшается (рис.2,в).
Как следует из рис.2, работа усилителя в режиме В сопровождается большими искажениями формы усиливаемого сигнала. Поэтому режим В не применяется в первых каскадах усиления, а используется лишь в некоторых типах выходных каскадов.
Промежуточным, между режимами А и В является режим АВ. Точка покоя А в режиме АВ выбирается немного правее начала входной характеристики (рис.3,а).

Благодаря этому в режиме покоя через транзистор протекает небольшой ток базы I_БО (рис.3,б) и ток коллектора I_КО (рис.3,в).
При поступлении на вход усилителя переменного напряжения коллекторный ток в транзисторе протекает более длительное; время, чем половина полупериода входного напряжения (рис.3,г). Вследствие этого форма выходного (коллекторного) напряжения в режиме АВ искажается меньше, чем в режиме В.
