RC-генераторы

Для получения гармонических колебаний низкой и инфранизкой частот (от нескольких сотен килогерц до долей герц) применяют RC -генераторы.

Представленная RС-цепь не осуществляет сдвига по фазе передаваемого сигнала на квазирезонансной частоте, т.е. . Эта схема включается между выходом усилителя и неинвертирующим входом ОУ. Элементу и предназначены для получения требуемого коэффициента усиления. В схеме возникают автоколебания при соотношении , частота которых определяется формулой Если и , то частоту автоколебаний определяют из соотношения , причем должно быть выполнено условие .

Для получения гармонических колебаний с малыми искажениями используют инерционно-нелинейную цепь ООС. Нужный характер нелинейности обеспечивается тогда, когда с ростом амплитуды сигнала уменьшается сопротивление или увеличивается . Поэтому вместо включается миниатюрный полупроводниковый терморезистор или вместо - металлический терморезистор.

Другое представление схемы:

Мультивибратором называется генератор периодически повторяющихся импульсов прямоугольной формы (выполняются на основе триггера Шмита). Мультивибратор является автогенератором и работает без подачи входного сигнала. Рассматриваемый генератор является симметричным и для него длительность импульса и паузы равны t_и=t_n=R₂C×ln(1+ ), при R₃=R₄ t_и=t_п=R₂C×ln3, период повторения импульсов Т_п=(t_и+t_п)=2t_и, скважность Q= . Изменяя t=R₂C и величины R₃, R₄, можно регулировать длительность, частоту и амплитуду импульсов.

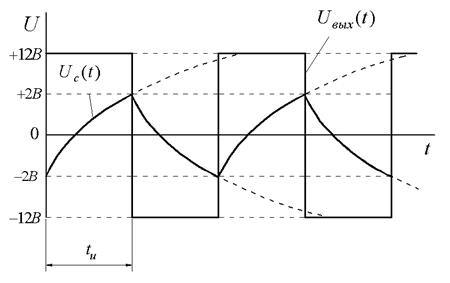

Предположим, что на выходе напряжение +12В, а на неинвертирующем входе +2В. Конденсатор заряжается через до +2В. Так как напряжение на инвертирующем входе становится больше, чем на неинвертирующем входе, происходит переброс триггера Шмита, на выходе устанавливается максимальное отрицательное напряжение (-12В), на неинвертирующем входе -2В. Конденсатор перезаряжается через до -2В и т.д.

Мультивибраторы, у которых длительность импульсов и пауз не равны (t_и≠t_n), называются несимметричными.

Т_п=(t_и+t_п).
