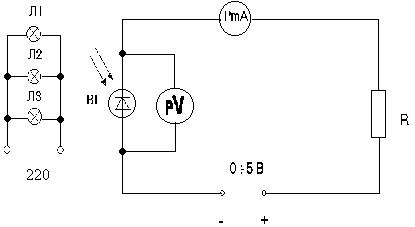

Порядок выполнения эксперимента. 1. Подготовить схему для исследования фотодиода (рис.8)

Рис.8.

1. Подготовить схему для исследования фотодиода (рис.8).

В схему включить миллиамперметр и вольтметр. Данные приборов занести в таблицу 1.

Таблица 1.

Прибор	Система	Условн. обозн. системы	Предел изм.	Цена деления	Класс точности

2. Включить электрические лампочки к источнику ~ 220 В для

изменения светового потока.

3. Подключить схему к источнику питания U= 0-5В. Включить

стенд.

3. Снять вольтамперную характеристику фотодиода. Для этого снять показания А и V при различном световом потоке Ф ( включать лампочки). Данные приборов занести в таблицу 2.

Таблица 2.

	Φ1	Φ2	Φ3
N	I, mA	U,B	I, mA	U,B	I, mA	U,B

5. Снять энергетическую характеристику фотодиода. Для этого

установить постоянное напряжение, изменяя световой поток Ф

( включать лампочки), снять показания амперметра. Данные

приборов занести в таблицу 3.

Таблица 3.

	U1,В	U2,В	U3,В
	I, mA	I,mA	I,mA
Φ1 Ф2 Ф3

6. Подготовить схему для исследования фототранзистора(рис.9).

.

Рис.9

7. Подключить схему к источнику питания U= 0-5В. Включить

стенд.

8. Снять вольтамперную характеристику фототранзистора. Для этого снять показания А и V при различном световом потоке Ф( включать лампочки). Данные приборов занести в таблицу 4.

Таблица4

	Φ1	Φ2	Φ3
N	I, mA	U,B	I, mA	U,B	I, mA	U,B

9. Снять энергетическую характеристику фотодиода. Для этого

установить постоянное напряжение, изменяя световой поток Ф

( включать лампочки), снять показания амперметра. Данные

приборов занести в таблицу 5.

Таблица 5.

	U1,В	U2,В	U3,В
	I, mA	I,mA	I,mA
Φ1 Φ2 Φ3

10. Построить вольтамперные характеристики I= f (U).

11. Построить энергетические характеристики.

Содержание отчета

1.Название работы.

2.Цель работы.

3.Электрические схемы.

4.Таблица с данными приборов.

5.Таблица экспериментальных данных.

6.Вольтамперные характеристики фотодиода и фототранзистора.

7. Энергетические характеристики фотодиода и фототранзистора.

8.Вывод: назначение фотоэлектронных приборов.

Контрольные вопросы

1.Перечислите достоинства и недостатки оптоэлектронных

приборов.

2.Назовите возможные режимы работы фотодиодов.

3.Опишите механизм образования фото-ЭДС при освещении светом

p-n- перехода.

4.Перечислите основные параметры фотодиода.

5.Какие применяют схемы включения фототранзисторов?

6.Перечислите основные параметры фототранзистора.

7. Применение фотоэлектронных приборов.
