Указания по эксплуатации




Характерные особенности.

Предельно допустимые эксплуатационные данные.

Допустимые пределы изменения Напряжения накала 5.85-6.75 В
Наибольшая амплитуда прямого и обратного напряжения анода 5 кВ
Наибольшая амплитуда импульса тока анода 50 А
Наибольшее значение среднего тока анода 50 мА
Частота следования импульсов 4000 Гц
Наименьшее время разогрева катода 3 мин
Наименьшая амплитуда напряжения сетки 150 В
Длительность импульса напряжения сетки 4-12 мкс
Наименьшая амплитуда тока генератора поджи­гающих импульсов 100 мА

3.1.Катод - подогревной.

3.2.Характеристика зажигания - положительная.

3.3.Наполнение - водород.

3.4.Тиратрон выполнен в стеклянном оформлении.



4.1. Рекомендуемые параметры сеточной цепи тиратрона:

а) сопротивление в катодной цепи катодного повторителя не более 5000 Ом.

б) сопротивление утечки сетки 10-50 кОм.

в) емкость разделительного конденсатора в цепи сетки 10000-20000 пФ.

г) крутизна нарастания фронта импульса напряжения сетки 500 В/мкс.



4.2. При выборе режима работы тиратрона необходимо, чтобы амплитуда импульса тока анода I, частота следования импульсов F и амплитуда прямого напряжения анода U удовлетворяли условию:

I<109А, F<109Гц, U<109В

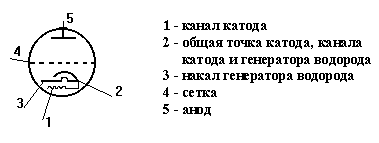

Схема соединения электродов со штырьками.

Расположение штырьков РШ14 НПО 01 0002

5. Цель работы.



5.1. Ознакомиться с импульсным водородным тиратроном (конструкцией и физическими принципами работы), характеристиками и параметрами.

5.2. Исследование временных характеристик прибора.
