Котлованы (траншеи)

Здания

Рис.2. Гражданское здание: 1-цоколь, 2-гидроизоляция, 3-фундамент, 4-стена подвала, 5-пол подвала, 6-надпольное покрытие, 7-междуэтажное перекрытие, 8-внутренняя стена, 9-перегородка, 10-наружная стена, 11-лестничный марш, 12-совмещенная крыша, 13-карниз, 14-рулонная кровля, 15-лестничная площадка.

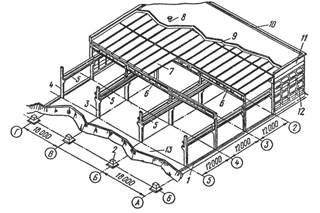

Рис.3. Промышленное здание: 1-фундаментная балка, 2-фундаментный блок, 3,4-колонны, 5-подкрановая балка, 6-балка покрытия, 7-плита покрытия, 8-воронка внутреннего водостока, 9-утеплитель и кровля, 10-парапет, 11-стена, 12-оконный витраж, 13-пол.

Строительный объем здания с чердачным перекрытием (V₁) определяется по формуле:

,

где - площадь горизонтального сечения здания по внешнему обводу на уровне первого этажа выше цоколя; H - высота по разрезу от отметки чистого пола первого этажа до верха засыпки чердачного перекрытия.

Строительный объем здания без чердачного перекрытия (V2) определяется по
формуле:

,

где - площадь вертикального разреза здания по наружному обводу стен (верхнее очертание кровли и верх чистого пола первого этажа);

l - длина здания по наружным граням торцевых стен на уровне первого этажа выше цоколя.

В обоих случаях из объема здания исключается объем проездов, но добавляются объёмы лоджий, ниш, эркеров, веранд, тамбуров, световых фонарей. В то же время к объему здания не добавляется объем портиков, балконов (открытых и крытых).

Если здание имеет разные по площади этажи, то для каждой части здания строительные объемы определяются отдельно, а затем суммируются.

Чердачное помещение, приспособленное для технических целей, в объем здания не включается. Объем мансардного помещения учитывается.

Строительный объем здания с подвалом или полуподвалом определяется суммарными данными объемов надземной и подземной его частей.

Строительный объем подземной части определяется по формуле:

,

где -площадь горизонтального сечения подвала (полуподвала), измеренная на уровне первого этажа выше цоколя; - высота от отметки верха чистого пола подвала (полуподвала) до отметки верха чистого пола первого этажа.

Для подсчета объема земляных работ необходимо определить:

-черные” отметки поверхности земли;

-уровень грунтовых вод и интенсивность их притока (до 30м3/час; до 60м3/час);

-классификацию грунтов по группам и условия производства работ.

“Черными” называются существующие отметки дневной поверхности земли до начала земляных работ.

“Красными” называют отметки дневной поверхности земли после планировки.

На участке строительства, как правило, бывает зафиксировано несколько отметок разного значения. При спокойном рельефе местности на участке строительства для подсчетов можно применять среднее значение “черных” отметок. При значительных перепадах площадь застройки разбивается на участки примерно с одинаковыми отметками, которые затем усредняются. Геодезические и геологические съемки привязываются к нивелировочным реперам. Фиксирующие отметки называются абсолютными. На строительных чертежах даются отметки от условного уровня ±0,000, за который принимается, как правило, пол первого этажа или обрез фундамента Эти отметки называются условными. В проекте на чертежах фундаментов даются обычно абсолютные и относительные отметки, что дает возможность при подсчете объема земляных работ абсолютные отметки перевести в относи- тельные

Объемы земляных работ определяются по проектным данным с учетом классификации грунтов по трудности разработки (СНиП IV-2-82), крутизны откосов (СНиП III, т. 9, разд. Б, гл. 1) и глубины заложения подошвы фундамента. Глубина котлована или траншей для фундаментов стен, оборудования, колонн и т. д. должна приниматься по проектным отметкам от подошвы заложения фундамента (или подушки под фундамент) до черной отметки земли.

Для определения объемов разработки котлованов (траншей) целесообразно предварительно схематично (с размерами) изобразить их планы и сечения.

Для траншей площадь поперечного сечения (прямоугольник или трапеция) умножается на длину. Длина наружных траншей принимается по осям наружных фундаментов; длина внутренних траншей - между внутренними гранями наружных траншей (при траншеях с откосами принимается ширина до средней линии).

В табл.3 приводится группы основных грунтов по трудности разработки, а в табл. зависимость крутизны откоса от глубины выемки котлованов и траншей с откосами без креплений в нескальных грунтах выше уровня грунтовых вод (с учетом капиллярного поднятия) или в грунтах, осушенных с помощью искусственного водопонижения.

Таблица 3. Основные грунты по трудности разработки

Грунты	Плотность, кг/м^3	Механизированная разработка	Разработка вручную
Одноковшовым экскаватором	Бульдозером
Галечно-гравийно-песчаные грунты (кроме моренных) при размере частиц: до 80мм свыше 80мм		I II	II III	II III
Глина: тугопластичная, мягкая, без или с примесью до 10%; То же, с примесью более 10%; Твердая		II III IV	II II III	II III III IV
Суглинок: Легкий Средний Тяжелый		I II III	I II II	I II III
Супесь: Пластичная, в т.ч. с примесью до 10%; То же, более 10%		I I	II II	I II
Песок без примесей: с примесью гальки и т.п. до 10%; то же более 10%		I I I	II II II	I I II
Грунт растительного слоя: Без корней С корнями и примесью		I I	I II	I II

Таблица 4. Глубина выемки и заложение откосов котлованов и траншей

Виды грунтов	Крутизна откоса (отношение его высоты к заложению) при глубине выемки, м, не более
1,5
Насыпные неуплотненные	1:0,67	1:1	1:1,25
Песчаные и гравийные	1:0,5	1:1	1:1
Супесь	1:0,25	1:0,67	1:0,85
Суглинок	1:0	1:0,5	1:0,75
Глина	1:0	1:0,25	1:0,5
Лессы и лессовидные	1:0	1:0,5	1:0,5

Примечания:

1. При напластовании различных, видов грунта крутизну откосов для всех пластов надлежит назначать по наиболее слабому виду грунта.

2. Крутизна откосов выемок глубиной более 5 м во всех случаях должна устанавливаться проектом.

3. При невозможности применения инвентарных креплений стенок котлованов или траншей следует применять крепления, изготовленные по специальным проектам, утвержденным в установленном порядке.

При определении объема котлована с вертикальными стенками площадь гори­зонтального сечения котлована умножается на глубину выемки.

Для котлована с откосами объем можно подсчитывать по формуле перевернутой усеченной пирамиды (см. рис.4):

Рис. 4. Схема определения объема котлована (траншеи):

h – Глубина промерзания + 20 см на подготовку основания;

h/c – крутизна откоса; b = a +2c

Объем котлована равен:

,

где: a и b размеры соответственно низа и верха котлована; c-размер основания треугольника откоса;

hab – объем без откосов;

h(a + b)c – объем откосов без углов;

4/3hc² - объем откосов в углах.

Объем траншеи равен:

,

где: l – длина траншеи.

Недобор грунта до проектной отметки не должен превышать 5-7 см, которые в местах установки фундаментов дорабатываются вручную.

Ширина котлованов и траншей по дну для ленточных и отдельно стоящих фундаментов должна назначаться с учетом ширины конструкцийс добавлениемзапаса - 0,3 м.

При необходимости спуска людей в котлован наибольшая ширина между боковой поверхностью конструкции и креплением должна составлять с запасом - не менее 0,7 м.
