Цифровые интегральные микросхемы
|
|
|
|
 |
 |
 |
 |

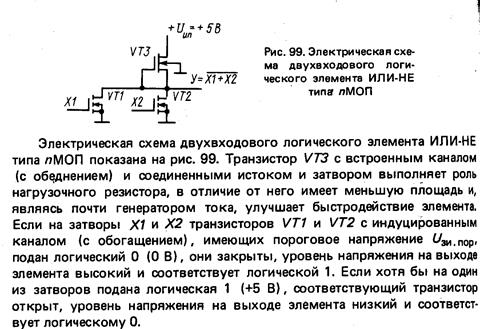

Степень интеграции особенно высока у сверх больших интегральных схем
(СБИС), выполняемых, например, с помощью логических элементов КМОП на одном чипе.
Интегральные логические элементы образуют т.н. серии.
 |
 | ||||||||
 | ||||||||
 | ||||||||
 | ||||||||
 |

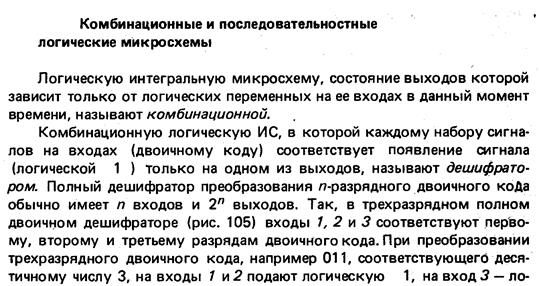

Комбинационную логическую схему, выполняющую сложение двоичных чисел, называют сумматором.
 |
Логические микросхемы, выполняющие счет поступающих на ее вход импульсов, называют счетчиком.

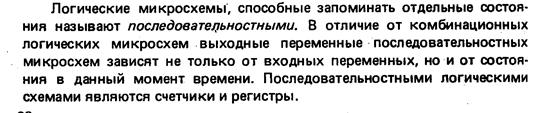

Логические микросхемы, выполняющие прием, хранение, сдвиг и передачу информации, называют регистрами. Регистры также выполняютсяна триггерах.
 |

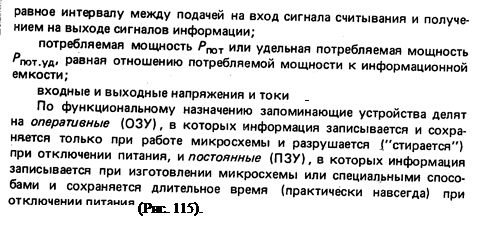

Постоянные запоминающие устройства (ПЗУ) могут быть однократного или многократного программирования.
Основой ПЗУ является матрица биполярных или МОП-транзисторов, в которую производится запись информации. Графическое обозначение микросхемы ПЗУ представлено на рис. 117.
|
|
|
|
|
