Измерение мощности в цепях постоянного тока и активной мощности в цепях переменного тока

Измерение мощности в цепях постоянного тока возможно косвенным методом при помощи амперметра и вольтметра, так как , а в цепях переменного тока при помощи амперметра, вольтметра и фазометра с расчётом активной мощности по формуле . Однако в этих случаях измерение мощности связано с вычислением по отсчётам двух или трёх приборов, что снижает точность и усложняет процесс измерения.

Измерение мощности в цепях постоянного и переменного токов промышленной частоты осуществляется ваттметрами, обычно с электродинамическими измерительными механизмами.

Рис. 4.9. Схема включения ваттметра

Электродинамические ваттметры выпускаются виде переносных приборов высоких классов точности (0,1; 0,5).

Для измерения мощности на высоких частотах приме­няются термоэлектрические и электронные ваттметры, пред­ставляющие собой магнитоэлектрический измерительный механизм, снабженный преобразователем активной мощно­сти в постоянный ток.

На рис. 4.9. показана схема включения в цепь перемен­ного тока электродинамического ваттметра для измере­ния активной мощности, приемника или потребителя с со­противлением нагрузки . Подвижная катушка включается последовательно с добавочным резистором параллельно приемнику.

Угол отклонения стрелки электродинамического измерительного прибора

,

где — масштабные коэффициенты.

Таким образом, шкалу электродинамического ваттмет­ра можно проградуировать в единицах измерения активной мощности.

Измерение активной мощности в трехфазных це­пях. Активную мощность можно измерить при помощи од­ного, двух или трех приборов в зависимости от схемы сое­динения фаз потребителя и симметрии нагрузки. Рассмот­рим соответствующие схемы включения.

Активная мощность трехфазно­го потребителя, фазы которого соединены звездой, равна сумме мощностей отдельных фаз:

Из этого выражения видно, что, измерив активную мощ­ность каждой из фаз и просуммировав показания, можно определить активную мощность трехфазного потребителя. Такой метод измерения называется методом трех ваттмет­ров. Наиболее часто он применяется для измерения мощ­ности в трехфазной четырехпроводной несимметричной системе (Рис. 4.10).



Рис. 4.10. Схема включения ваттметров в трёхфазной цепи

В частном случае симметричного трехфазного приёмника и . Поэтому в симметричной трёхфазной цепи измерение активной мощности может быть выполнено одним прибором (Рис. 4.11).

  а б

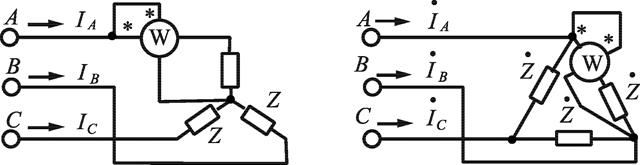

Рис. 4.11. Схема измерения мощности симметричного приёмника

При соединении симметричного приемника треугольни­ком также достаточно измерить мощность в одной фазе (Рис. 4.11, ); общая мощность равна утроенному показа­нию ваттметра.

Как известно, мощность любой трехфазной системы (вне зависимости от схемы соединения приемников) равна сумме мощностей отдельных фаз или мощности источника пи­тания (генератора, трансформатора). Для мгновенных зна­чений мощности трёхпроводной трехфазной цепи будет справедливо выражение:

,

где , , — мгновенные значения мощностей отдель­ных фаз; , , , , , ,— мгновенные значения фазных напряжений и токов источника питания, фазы которого будем считать соединенными звездой, так что фазные то­ки равны линейным.



Рис. 4.12. Схема измерения мощности двумя ваттметрами

Выразив согласно закону Кирхгофа значения фазных токов , , в виде , , и подставив эти значения поочерёдно в вышеприведённое уравнение, после преобразований получим

, где , , - мгновенные значения линейных напряжений.

Переходя к средней, т. е. активной, мощности источника и равной активной мощности приемника, имеем

,

где , , - углы сдвига фаз между линейными напряжениями и токами; , , , , , - действующие значения линейных токов и напряжений.

Таким образом, активная мощность трёхфазной системы равна алгебраической сумме показаний двух ваттметров: . На рис. 4.12 представлена одна из трёх возможных схем включения двух приборов для измерения активной мощности. Метод двух ваттметров применяется для измерения активной мощности в несимметричных трехпроводных трехфазных цепях.
