Г-образный и П-образный фильтры

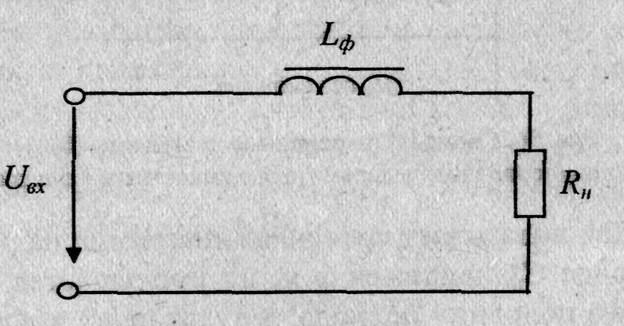

Индуктивный фильтр Действие индуктивного фильтра Lф основано на том, что сопротивление катушки индуктивности постоянному току мало, а сопротивление переменному току Xl = ωL может быть сделано большим. Поэтому при включении LФ последовательно с активным сопротивлением нагрузки Rн (рис. 97) падение напряжения на Rн от переменной составляющей тока снижается, т.е. пульсации выпрямленного напряжения уменьшаются. Рис. 97. Схема включения индуктивного фильтра Для более значительного уменьшения пульсаций применяют комбинированные Г-образные или П-образные фильтры (рис. 98). В маломощных выпрямителях с целью уменьшения массы, габаритов и стоимости фильтра катушку Lф часто заменяют резистором Rф. Для характеристики эффективности действия сглаживающего фильтра вводится коэффициент сглаживания где Кпульс и К'пульс - коэффициент пульсации на нагрузке при отсутствии и наличии фильтра, соответственно.
Рис. 98. Схемы Г-образного (а) и П-образного (б) сглаживающих фильтров Если Г-образный или П-образный сглаживающие фильтры из отдельных звеньев не позволяют уменьшить пульсации до необходимого уровня, то применяют соединенные последовательно многозвенные фильтры. Общий коэффициент сглаживания такого фильтра равен произведению коэффициентов сглаживания фильтров, из которых он состоит. В настоящее время используются электронные фильтры, в которых вместо индуктивностей включают транзисторы.
