Контрольная работа № 1 1 страница


⇐ Предыдущая6789101112131415Следующая ⇒




Таблица № 1

Таблица вариантов к контрольной работе № 1

№ варианта № задач № варианта № задач № варианта № задач № варианта № задач
  1,2,3,4,9   1,2,3,4,14   1,2,3,5,9   1,2,3,6,14
  1,2,3,4,10   1,2,3,4,15   1,2,3,5,10   1,2,3,6,15
  1,2,3,4,11   1,2,3,4,16   1,2,3,5,11   1,2,3,6,16
  1,2,3,4,12   1,2,3,4,17   1,2,3,5,12   1,2,3,6,17
  1,2,3,4,13   1,2,3,4,18   1,2,3,5,13   1,2,3,6,18
  1,2,3,4,14   1,2,3,4,9   1,2,3,5,14   1,2,3,7,9
  1,2,3,4,15   1,2,3,4,10   1,2,3,5,15   1,2,3,7,10
  1,2,3,4,16   1,2,3,4,11   1,2,3,5,16   1,2,3,7,11
  1,2,3,4,17   1,2,3,4,12   1,2,3,5,17   1,2,3,7,12
  1,2,3,4,18   1,2,3,4,13   1,2,3,5,18   1,2,3,7,13
  1,2,3,4,9   1,2,3,4,14   1,2,3,6,9   1,2,3,7,14
  1,2,3,4,10   1,2,3,4,15   1,2,3,6,10   1,2,3,7,15
  1,2,3,4,11   1,2,3,4,16   1,2,3,6,11   1,2,3,7,16
  1,2,3,4,12   1,2,3,4,17   1,2,3,6,12   1,2,3,7,17
  1,2,3,4,13   1,2,3,4,18   1,2,3,6,13   1,2,3,7,18
  1,2,3,4,14   1,2,3,4,9   1,2,3,6,14   1,2,3,8,9
  1,2,3,4,15   1,2,3,4,10   1,2,3,6,15   1,2,3,8,10
  1,2,3,4,16   1,2,3,4,11   1,2,3,6,16   1,2,3,8,11
  1,2,3,4,17   1,2,3,4,12   1,2,3,6,17   1,2,3,8,12
  1,2,3,4,18   1,2,3,4,13   1,2,3,6,18   1,2,3,8,13
  1,2,3,4,9   1,2,3,4,14   1,2,3,6,9   1,2,3,8,14
  1,2,3,4,10   1,2,3,4,15   1,2,3,6,10   1,2,3,8,15
  1,2,3,4,11   1,2,3,4,16   1,2,3,6,11   1,2,3,8,16
  1,2,3,4,12   1,2,3,4,17   1,2,3,6,12   1,2,3,8,17
  1,2,3,4,13   1,2,3,4,18   1,2,3,6,13   1,2,3,8,18

В контрольную работу № 1 входит пять задач по материалу тем 1.1 – 1.7 примерного тематического плана. В таблице № 2 указано распределение задач контрольной работы по темам.

Таблица № 2

Распределение задач контрольной работы № 1 по темам

№ темы Название темы Номера задач
1.1 Электрическое поле -
1.2 Электрические цепи постоянного тока
1.3 Электромагнетизм -
1.4 Электрические измерения -
1.5 Однофазные электрические цепи переменного тока 2 - 3
1.6 Трехфазные электрические цепи 4 – 8
1.7 Трансформаторы 9 – 18



Задача № 1 (варианты 01-00):



Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на соответствующем рисунке. Вариант рисунка и величина одного из заданных токов или напряжений приведены в таблице № 3. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение. Например, через резистор R5 проходит ток I5 и на нём действует напряжение U5.

Определить:

1) эквивалентное сопротивление цепи относительно вводов АВ;

2) ток в каждом резисторе;

3) напряжение на каждом резисторе;

4) расход электрической энергии цепью за 10 часов.

С помощью логических рассуждений пояснить характер изменения одной из величин, заданной в приложении (увеличится, уменьшится, останется прежней), если заданный резистор либо замыкается накоротко, либо выключается из схемы. В случае возникновения трудностей логического пояснения следует рассчитать указанное значение в измененной схеме и дать ответ.

Таблица № 3

Исходные данные к задаче № 1

Номера вариантов Варианты рисунка № 2 Задаваемая величина Действие с резисторами Изменение, какой величины рассмотреть Номера вариантов Варианты рисунка № 2 Задаваемая величина Действие с резисторами Изменение, какой величины рассмотреть
Замыкается накоротко Выключается из схемы Замыкается накоротко Выключается из схемы
  А I4,5 = 6 А - R3 I2   В I3,4 = 4,32 А - R6 U3
  А U2 = 100 В R6 - U1   В U6 = 43,2 В R6 - I3
  А I4,5 = 6 А - R3 I2   В I5 = 7,2 А - R1 I2
  А U3 = 40 В R5 - I4,5   В UАВ = 120 В R1 - U1
Номера вариантов Варианты рисунка № 2 Задаваемая величина Действие с резисторами Изменение, какой величины рассмотреть Номера вариантов Варианты рисунка № 2 Задаваемая величина Действие с резисторами Изменение, какой величины рассмотреть
Замыкается накоротко Выключается из схемы Замыкается накоротко Выключается из схемы
  А U1 =100 В - R2 I1   В I6 = 2,88 А - R3 U6
  А UАВ = 200 В R3 - U6   В U2 = 48 В R2 - U1
  А I1 = 20 А - R6 I3   В I1 = 4,8 А - R4 I5
  А U6 = 60 В R2 - I1   В U1 = 72 В R3 - I4
  А U4 = 36 В - R2 I3   В I2 = 6 А - R5 I1
  А I6 = 4 А R1 - U2   В U5 =28,8 В R6 - I5
  А I2 = 5 А - R6 U2   Г I1,2 = 3,6 А - R6 I4
  А U3 = 20 В R4 - I5   Г U5 = 21,6 В R1 - U3
  А I4,5 = 3 А - R4 I6   Г I3 = 10,8 А - R5 U4
  А UАВ = 100 В R6 - U1   Г U6 = 108 В R4 - I1
  А I1 = 10 А - R3 I1   Г I5 = 7,2 А - R3 I6
  А I6 = 2 А R5 - I3   Г U4 =72 В R2 - U1
  А U1 = 50 В - R6 I4,5   Г I6 = 7,2 А - R1 I3
  А U4,5 = 30 В R2 - I3   Г U3 = 86,4 В R3 - RАВ
  А I3 = 5 А - R2 U3   Г I4 = 18 А - R2 U4
  А U = 50 В R1 - U6   Г UАВ = 180 В R5 - U1,2
  Б UАВ = 30 В - R6 U1   Г I4 = 12 А - R6 U4
  Б I1 = 1,08 А R4 - I5   Г U6 = 72 В R6 - I6
  Б U1 = 10,8 В - R1 I3   Г UАВ = 120 В - R5 I3
  Б I2 = 0,72 А R5 - I4   Г I6 = 4,8 А R1 - I4
  Б I3 = 1,8 А - R2 U4   Г U3 = 57,6 В - R3 U4
  Б U4 = 12 В R3 - I4   Г I5 = 4,8 А R2 - I4
  Б I6 = 3 А - R4 I6   Г I3 = 7,2 А - R2 RАВ
  Б U5 = 18 В R1 - U3   Г U5 = 14,4 В R3 - I4
  Б I5 = 1,2 А - R3 U5   Г I1,2 = 2,4 А - R1 U3
  Б U2 = 7,2 В R2 - I5   Г U4 = 48 В R4 - I6
  Б I1 = 3,24 А - R5 U3   Д I1 = 8 А - R2 I3
  Б U5 = 54 В R1 - U2   Д U6 = 48 В R1 - I6
  Б I4 = 9 А - R1 I4   Д I3 = 3,2 А - R3 U6
  Б U2 = 32,4 В R3 - I6   Д U1 = 32 В R2 - I3
  Б I5 = 3,6 А - R2 I4   Д UАВ = 80 В - R4 U3
  Б UАВ = 90 В R2 - I4   Д I6 = 4,8 А R3 - I2
  Б U3 = 21,6 В - R3 I5   Д U3 = 38,4 В - R5 I3
  Б I2 = 2,16 А R4 - U5   Д I2 = 1,6 А R4 - U2
  Б I3 = 5,4 А - R5 U4   Д I3 = 6 А - R6 I1
  Б U4 = 36 В R5 - U4   Д U4 = 9,6 В R5 - U1
  В UАВ = 60 В - R2 I1   Д I1 = 16 А - R2 RАВ
  В I2 = 6 А R1 - I2   Д U6 = 96 В R1 - I3
  В U1 = 36 В - R1 U2   Д I3 = 6,4 А - R3 I6
  В I3,4 = 2,16 А R2 - I1   Д UАВ =160 В R4 - I1
  В U5 = 14,4 В - R3 I2   Д I6 = 9,6 А - R4 I1
  В I1 = 2,4 А R3 - U4   Д U1 = 64 В R2 - U3
  В U2 = 24 В - R4 U6   Д I2 = 3,2 А - R5 U6
  В I5 = 3, 6 А R4 - I3   Д U3 =76,8 В R3 - U5
  В U6 = 21,5 В - R5 U1   Д I4 = 1,6 А - R6 U1
  В I6 = 1,44 А R5 - U6   Д U2 =19,2 В R6 - RАВ
        Вариант А       Вариант Б
        Вариант В         Вариант Г
    Вариант Д

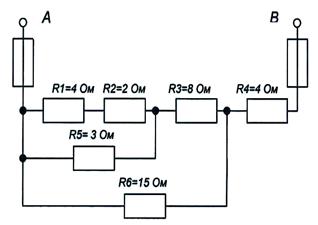

Рисунок 2. Схема цепи для задачи № 1



Задача № 2 (варианты 01-00):



Неразветвленная цепь переменного тока содержит активные и реактивные сопротивления, величины которых заданы в таблице 4. Кроме того известна одна из дополнительных величин (U,I,P,Q,S).

Определить (если величины не заданы в таблице):

1) полное сопротивление цепи;

2) напряжение, приложенное к цепи;

3) силу тока в цепи;

4) угол сдвига фаз (величину и знак);

5) активную, реактивную и полную мощности, потребляемые цепью.

Начертить в масштабе векторную диаграмму цепи и пояснить её построение. С помощью логических рассуждений пояснить, как изменится ток в цепи и угол сдвига фаз, если частоту тока увеличить вдвое. Напряжение, приложенное к цепи, считать неизменным.



Таблица № 4

Исходные данные к задаче № 2

Номера вариантов Варианты рисунка № 3 R1, Ом R2, Ом ХL1, Ом ХL2, Ом ХС1, Ом ХС2, Ом Дополнительная величина
  А       -   - I = 10 А
  А       -   - Р = 120 Вт
  А       -   - Р2 = 100 Вт
  А       -   - U1 = 72 В
  А       -   - U = 40 В
  А       -   - Q1 = - 96 Вар
  А       -   - Q = - 640 Вар
  А       -   - QС1 = - 125 Вар
  А       -   - S = 80 ВА
  А       -   - Р1 = 32 Вт
  Б   -       - U = 40 В
  Б   -       - Р = 16 Вт
  Б   -       - QL1 = 135 Вар
  Б   -       - QL2 = 16 Вар
  Б   -       - QС1 = - 20 Вар
  Б   -       - Р1 = 48 Вт
  Б   -       - U2 = 12 В
  Б   -       - QС1= - 720 Вар
  Б   -       - I = 5 А
  Б   -       - S = 500 ВА
  В   -   -     Р = 100 Вт
  В   -   -     UС2 = 40 В
  В   -   -     I = 1 А
  В   -   -     QС2 = - 240 Вар
  В   -   -     Р1 = 432 Вт
  В   -   -     U = 20 В
  В   -   -     QL1 = 200 Вар
  В   -   -     UL1 = 160 В
  В   -   -     S = 1000 ВА
  В   -   -     QL1 = 48 Вар
  Г       -     UR2 = 28 В
  Г       -     Р = 200 Вт
  Г       -     QС1 = - 320 Вар
  Г       -     UС1 = 500 В
  Г       -     Q = 48 Вар
  Г       -     S = 180 ВА
  Г       -     QL1 = 468 Вар
  Г       -     U = 40 В
  Г       -     I = 5 А
  Г       -     Р2 = 480 Вт
  Д   -         Q = - 64 Вар
  Д   -         I = 4 А
Номера вариантов Варианты рисунка № 3 R1, Ом R2, Ом ХL1, Ом ХL2, Ом ХС1, Ом ХС2, Ом Дополнительная величина
  Д   -         UL1 = 125 В
  Д   -         S = 800 ВА
  Д   -         QL2 = 40 Вар
  Д   -         UС2 = 15 В
  Д   -         U = 80 В
  Д   -         QС1 = - 480 Вар
  Д   -         Р = 96 Вт
  Д   -         UR1 = 30 В
  Е           - I = 5 А
  Е           - I = 10 А
  Е           - U = 50 В
  Е           - Q = 1600 Вар
  Е           - Р = 150 Вт
  Е           - U = 200 В
  Е           - Q = 200 Вар
  Е           - Р = 1200 Вт
  Е           - S = 250 ВА
  Е           - S = 2000 ВА
  Ж   -   - -   Р = 72 Вт
  Ж   -   - -   U = 30 В
  Ж   -   - -   I = 3 А
  Ж   -   - -   QL1 = 80 Вар
  Ж   -   - -   Q = - 48 Вар
  Ж   -   - -   Р = 256 Вт
  Ж   -   - -   S = 320 ВА
  Ж   -   - -   Q = - 192 Вар
  Ж   -   - -   I = 8 А
  Ж   -   - -   S = 90 ВА
  З     -     - U = 20 В
  З     -     - Q = - 192 Вар
  З     -     - Р = 32 Вт
  З     -     - Р = 256 Вт
  З     -     - I = 2 А
  З     -     - I = 4 А
  З     -     - U = 80 В
  З     -     - Q = - 24 Вар
  З     -     - S = 320 ВА
  З     -     - S = 40 ВА
  И   - - -     I = 6 А
  И   - - -     U = 80 В
  И   - - -     S = 50 ВА
  И   - - -     U = 30 В
  И   - - -     Р = 64 Вт
Номера вариантов Варианты рисунка № 3 R1, Ом R2, Ом ХL1, Ом ХL2, Ом ХС1, Ом ХС2, Ом Дополнительная величина
  И   - - -     Q = - 32 Вар
  И   - - -     S = 500 ВА
  И   - - -     Q = - 48 Вар
  И   - - -     I = 4 А
  И   - - -     Р = 32 Вт
  К   -   -     U = 80 В
  К   -   -     S = 80 ВА
  К   -   -     I = 6 А
  К   -   -     Q = 100 Вар
  К   -   -     Р = 64 Вт
  К   -   -     S = 250 ВА
  К   -   -     U = 100 В
  К   -   -     Р = 24 Вт
  К   -   -     U = 30 В
  К   -   -     I = 2 А
