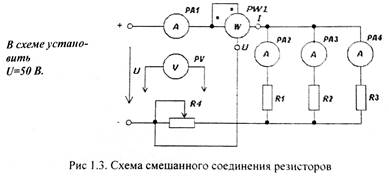

Смешанное соединение резисторов

Параллельное соединение резисторов.

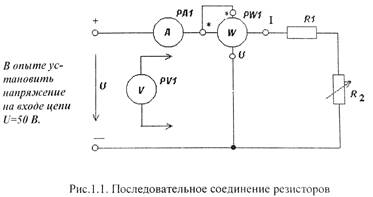

Последовательное соединение резисторов.

Исследование электрической цепи с последовательным, параллельным и смешанным соединениями приёмников.

Цель работы: Получение практических навыков по сборке электрических схем, работе с измерительными приборами, исследование работы приёмников при различных способах их включения. Экспериментальная проверка законов Ома и Кирхгофа.

Измерения	Вычисления
I, A	U, B	U1, B	U2, B	P, Вт	R,Ом	R1,Ом	R2,Ом	P,Вт	P1,Вт	P2,Вт
0,28					178.57	71.42	107.14		5.6	8.4
0,31					161.29	70.96	87.09	15.5	6.82	8.37
0,36					138.88	72.22	66.66		9.36	8.64
0,43					116.27	72.09	41.86	21.5	13.33	7.74
0,53					94.33	71.69	20.75	26.5	20.14	5.83

Пример расчёта:

R=U/I; P=U*I

R=50/0.28=178.57 Ом P=50*0.28=14 Вт

R1=20/0.28=71.42 Ом P1=20*0.28=5.6 Вт

R2=30/0.28=107.14 Ом P2=30*0.28=8.4 Вт

Измерения	Вычисления
U,B	I,A	I1,A	I2,A	I3,A	P,Вт	R,Ом	R1	R2	R3	G,См	G1	G2	G3	P1	P2	P3
	1.45	0.69	0.50	0.27		34.48	72.46		185.18	0.029	0.013	0.01	0.005	34.5		13.5

Пример расчёта:

R=U/I G=1/R P=U*I

R=50/1.45=34.48 Ом G=1/34.48=0.02 См P=50*1.45=72.5 Вт

Измерение	Вычисления
U,B	U1-3	U4	I,A	I1	I2	I3	P,Вт	R,Ом	R1	R2	R3	R4	P,Вт	P1	P2	P3	P4
			0,36	0,16	0,12	0,08		138,88	68,75	91,66	137,5	108,33		1,76	1,32	0,88	14,04
			1,24	0,2	0,14	0,9		40,32		92,85	14,44	29,83		2,6	1,82	11,7	45,88
			0,51	0,24	0,17	0,1		98,03	70,83			64,70	25,5	4,08	2,89	1,7	16,83
			0,66	0,31	0,22	0,13		75,75	67,74	95,45	161,53	43,93		6,51	4,62	2,73	19,14
			0,89	0,42	0,3	0,17		56,17	71,42		176,47	22,47	44,5	12,6		5,1	17,8

Пример расчёта:

R=U/I P=U*I P1=I1* I1*R1

R=50/0.34=147.05 Ом P=50*0.34=17 Вт P1=0.16*0.16*68.75=1.76 Вт

R4=R-R1-3=R-((((R1 *R2)/(R1+ R2))*R3)/(R3+((R1 *R2)/(R1+ R2)))))

R4=147.05-30.55=116.5 Ом

I4= I1 +I2 +I3=0.16+0.12+0.08=0.36 А

P4=I4*I4*R4

P4=0.36*0.36*116.5=15.09 Вт

ВЫВОД:

В лабораторной работе мы изучили на практике законы Кирхгофа и Ома. Нами были собраны цепи с параллельным, последовательным и смешанным соединением резисторов, после чего были проведены измерения с помощью специальных приборов, и был произведён расчёт сопротивления резисторов, мощности цепей и отдельных их участков, проводимости цепей и отдельных ветвей и последующая проверка полученных результатов с помощью законов Ома и Кирхгофа.
