Программа работы и порядок ее выполнения. Для поверки амперметра необходимо:

Поверка амперметра

Для поверки амперметра необходимо:

1. Собрать цепь по схеме (рисунок 1.5), используя приборы и элементы лабораторного стенда.

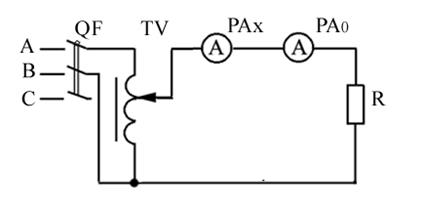

Рисунок 1.5 — Схема поверки амперметра

На рисунке 1.5 РА_x — поверяемый амперметр (по указанию преподавателя); РА₀ — образцовый прибор (прибор, который необходимо подобрать); R — резистор; TV — лабораторный автотрансформатор (ЛАТр); QF — авто-матический выключатель;

2. Убедиться, что движок ЛАТра установлен в положение, соответствующее минимальному значению напряжения на выходе, подать напряжение на цепь;

3. Меняя напряжение, подаваемое на электрическую цепь с помощью ЛАТра, произвести поверку амперметра на всех оцифрованных точках его шкалы (0; 0,2; 0,4; 0,6; 0,8; 1,0 А) при возрастании и убывании измеряемой величины;

4. Результаты измерений и вычислений занести в таблицу 1.1.

В таблице I ₀­, I ₀¯— показания образцового прибора при изменении питающего напряжения вверх и вниз соответственно; I _0ср — среднее значение показания образцового прибора

;

Таблица 1.1

№ п/п	Измерено	Вычислено
Ix, A	I 0­, A	I 0¯, A	I 0ср, A	D I, А	D Р, А	d ,%	g ,%
1.
2.	0,2
3.	0,4
4.	0,6
5.	0,8
6.	1,0

5. По результатам измерений определить погрешности поверяемого амперметра и дать заключение о его классе точности.
