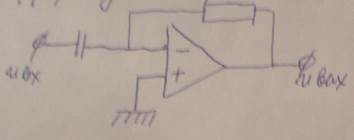

Дифференциатор

Малое сопротивление емкостной нагрузки на высоких частотах может стать причиной перегрузки выходного каскада ОУ. Коррекцию обеспечивают конденсатор Ck (шунтирующий цепь ОС на высоких частотах, блокируя в ней задержку сигнала по фазе) и небольшое сопротивление Rр (включаемое последовательное с емкостной нагрузкой, развязывающее каналы ОС по частоте и ограничивающее ток выходного каскада ОУ).

На некоторой частоте может возникнуть баланс фаз и амплитуд=>схема склонна к возбуждению.

Условие любой неустойчивости: -баланс амплитуд: – петлевое усиление

, n-число каскадов в петле ОС

- баланс фаз: сдвиг по петле ОС на 360 градусов

;

Для :

2)

В дифференциаторе: ОУ дает сдвиг ; интегрирующRC-цепь - ;

ð -π + в интегр цепочке =>создается условие для возникновения баланса фаз и амплитуд

18. Фотодиод(источник тока)

19. R=0(общий ответ – см 21)

20. Передаточная функция трансимпедансного операционного усилителя (ТИОУ) представляет собой зависимость выходного напряжения от входного тока и имеет размерность сопротивления.

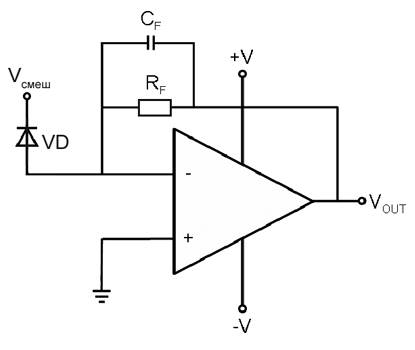

(на рисунке в 21, R_f=R_oc)

21. [Ом]

Трансимпедансный усилитель - это усилитель с глубокой отрицательной обратной связью, позволяющей варьировать в широких пределах входное сопротивление за счет изменения сопротивления в цепи обратной связи. Входная цепь приемника строится таким образом, что входное сопротивление усилителя является нагрузочным сопротивлением фотодетектора. Величина этого сопротивления выбирается в соответствии с требованиями к максимальной ширине полосы пропускания входной цепи, определяемой скоростью передачи и типом применяемого линейного кода. Термин «трансимпедансный» означает «трансформирующий импеданс», т.е. преобразующий высокое входное сопротивление (сотни килоом) с низкой емкостной составляющей (от долей пикофарада до единиц пикофарад) к низкому (^50—200 Ом) выходному сопротивлению.

22. Фотодио́д — приёмник оптического излучения^[1], который преобразует попавший на его фоточувствительную область свет в электрический заряд за счёт процессов в p-n-переходе. значит является источником тока.

23. (см.27)

24. ИНУН (источник напряжения, управляемый напряжением)

25, 26.Динами́ческийдиапазо́н — характеристика устройства или системы, представляющая логарифм отношения максимального и минимального возможных значений величины входного параметра устройства.

Минимальное значение обычно определяется уровнем собственных шумов или внешних помех в устройстве, а максимальное — перегрузочной способностью устройства.

(Перегрузочной способностью системы называют разницу между номинальным и максимально допустимым уровнями сигналов на входе или выходе системы.)

27.Отношение сигнал шум - безразмерная величина, равная отношению мощности полезного сигнала к мощности шума.

Обычно выражается в децибелах

28.Коэффициент гармоник - величина для количественной оценки нелинейных искажений, выражающая степень нелинейных искажений устройства (усилителя и др.), равная отношению среднеквадратичного напряжения суммы высших гармоник (появившихся дополнительных сигналов в результате искажений) сигнала к напряжению первой гармоники при воздействии на вход устройства синусоидального сигнала. Выражается в %.

29. Интермодуляционные искажения — При подаче на вход АЦП двух синусоидальных сигналов в спектре выходного сигнала появляются дополнительные интермодуляционные компоненты, представляющие собой комбинации спектральных составляющих, вызванных каждым из входных сигналов.Например, при подаче на усилитель смеси сигналов 1 кГц и 5 кГц возникают интермодуляционные искажения: 6 кГц (сумма 1 кГц и 5 кГц) и 4 кГц (разность между 1 кГц и 5 кГц)

30. Белый шум — стационарный шум, спектральные составляющие которого равномерно распределены по всему диапазону задействованных частот.

(Не зависит от частоты)
