Генераторы с самовозбуждением на полупроводниковых триодах

В автогенераторах на полупроводниковых триодах используют обратную связь по току. Самовозбуждение генератора возможно, только если коэффициент усиления по мощности полупроводникового триода на данной частоте больше 1.

Самовозбуждение легко получить в генераторах типа LС, собранных по схеме с общим основанием или общим эмиттером, причем у генератора, собранного по схеме с общим основанием, напряжение на выходе должно совпадать по фазе с напряжением на входе, а у генератора с общим эмиттером эти напряжения должны находиться в противофазе.

При работе на высокой частоте параметры полупроводникового триода становятся комплексными величинами вследствие влияния собственной емкости р‑n‑переходов и других причин. Поэтому меняются фазовые соотношения между токами эмиттера и коллектора.

В этом случае цепь обратной связи должна быть построена таким образом, чтобы создавать сдвиг по фазе между выходным током триода и выходным током цепи обратной связи, равный по величине и противоположный по знаку сдвигу фаз между входным и выходным токами триода.

На рисунке 85 приведены две схемы генераторов с самовозбуждением, построенные на полупроводниковых триодах с общим эмиттером.

Положительный постоянный потенциал на эмиттере и отрицательный на коллекторе относительно основания создаются путем подбора сопротивлений R₃, R₂, R₁.

В схеме (рис. 85а) параллельный контур L₁C₁ представляет собой нагрузку в цепи коллектора, а в схеме (рис. 85б) те же элементы L₁ и C₁ образуют последовательный контур.

Соотношение емкостей‑конденсаторов С₂ и С₃ определяет величину напряжения обратной связи. Эти генераторы создают колебания с частотой до 2 мГц.

Генерируемая частота у них зависит от напряжения источника питания и изменяется на 0,01% у генератора, собранного по первой схеме, и на 0,001% у генератора, собранного по второй схеме, при изменении напряжения на 1 В.

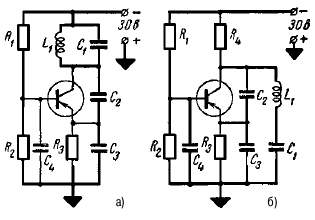

Рис. 85. Схемы генераторов на полупроводниковых триодах:

а) с параллельным контуром;

б) с последовательным контуром
