Принцип действия выпрямительного устройства

Для получения постоянного тока, необходимого для питания разнообразных схем электроники, зарядки аккумуляторов и других целей, широко применяются выпрямительные устройства, преобразующие энергию переменного тока в энергию постоянного тока.

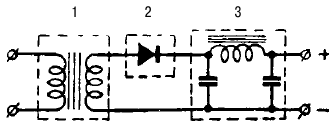

Выпрямительное устройство, или выпрямитель, содержит три основных элемента (рис. 87): трансформатор 1, электрический вентиль 2 и фильтр 3.

Трансформатор изменяет величину переменного напряжения, получаемого от источника питания, приводя ее в соответствие с требуемой величиной выпрямленного напряжения.

Когда величина напряжения источника питания соответствует требующемуся выпрямленному напряжению, необходимость в трансформаторе отпадает.

Вентиль осуществляет основную функцию выпрямителя – преобразует переменный ток в постоянный.

В качестве вентилей в выпрямителях применяют электронные лампы – кенотроны, полупроводниковые диоды (селеновые, меднозакисные, германиевые и кремниевые), а также ионные приборы.

Фильтр служит для сглаживания пульсаций выпрямленного тока (напряжения) на выходе выпрямителя.

Выпрямители, применяемые в геофизических устройствах, рассчитаны на малые мощности (порядка десятков и сотен ватт) и работают от однофазной сети.

Такие выпрямители называются однофазными

Они делятся на:

1) однополупериодные, в которых ток может проходить через вентиль каждый период переменного напряжения только в течение одной половины периода;

2) двухполупериодные, в которых ток проходит через вентили в течение обоих полупериодов.

В выпрямителях геофизической аппаратуры обычно используются электронные и полупроводниковые вентили.
