Система с централизованным управлением-

При централизованном управлении (рис. 2.13) всегда велика постоянная составляющая стоимости оборудования, которое устанавливается на станции независимо от ее емкости. В первую очередь это управляющие устройства. Поэтому стоимость станции, отнесенная к ее емкости, особенно велика для малых емкостей в начале запуска станции.

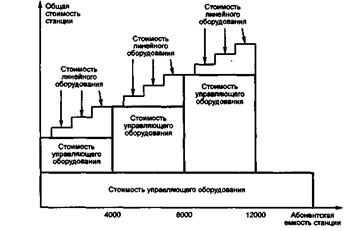

Рис. 2.13. Адаптация стоимости при наращивании емкости станции в случае централизованного управления

Обеспечение надежности средств управления [81] позволяет увеличить живучесть стан­ции. Управляющее устройство телефонной станции — одна из наиболее важных систем, влияющих на ее надежность. С этой точки зрения система управления станцией очень уязвима.

Применение циф­рового преобразования позволяет интегрировать в одном тракте информацию от различных служб, таких как:

- передача речи с полосой пропускания 3,4 кГц (обычная телефонная служба);

- передача речи с расширенной полосой пропускания 7,2 кГц;

-факс 2 (обслуживание аналоговых факсимильных аппаратов);

- факс 3,4 (цифровые факсимильные аппараты);

- телекс (передача текстовых документов);

- видео (неподвижное изображение);

- видео (подвижное изображение).

Для этих абонентов на станции возможно предоставление новых видов услуг. Такие ви­ды служб получили название цифровых систем интегрального обслуживания — ЦСИО. В мировой литературе они имеют название ISDN — Integrated Service Digital Network.

Существует два типа систем обслуживания абонентов. Один предназначается для непо­средственного обслуживания абонентов базовым (основным) включением и в англоязычных документах обычно обозначается ВА (Basic Access). Второй тип систем обслуживания — это первичное включение PA (Primary Access).

Базовое включение используется непосредственно для подключения абонентов и пре­доставляет абонентам два канала по 64 кбит/с (каналы В) и один канал сигнализации 16 кбит/с, обозначаемый D16. Это подключение обозначается 2B + Dl6 = 64x2 + 16 = 144 кбит/с.

Первичное включение обозначается З0В + D64 = 30x64 + 64 = 31х64 кбит/с (D64 — общий канал сигнализации, использующий скорость передачи 64 кбит/с).

С учетом еще одного служебного канала для синхронизации первичное включение требует канала 2048 кбит/с. Такое включение используется для создания пучков каналов, пред­назначенных для представления интегральных услуг. Обычно такое включение предос­тавляется на соединительных линиях подстанций.
