Состав комплекса

Иерархическая структура системы. Иерархическое построение системы ОТС предусматривает наличие трехуровневой структуры коммуникаций, и предполагает включение в ее состав части уже существующих и вновь строящихся систем передачи информации.

I уровень телекоммуникационного оборудования. В качестве каналов магистральной коммутации предлагается использовать сеть SDH. В опорных центрах устанавливаются мультиплексоры I-го уровня иерархии SDH SMS-150V и SMS-150C, соединенные между собой волоконно-оптическими линиями связи с пропускной способностью 155 Мбит/с. Эти мультиплексоры предоставляют доступ в высокоскоростную сеть по потокам2048 кбит/с следующим уровням системы. Основной задачей телекоммуникационного оборудования I-го уровня является трансляция цифровых сигналов между пунктами железнодорожного транспорта.

II уровень телекоммуникационного оборудования. Главной задачей этого уровня является обеспечение создания группового канала и подключение к нему ряда абонентов различных типов. При этом обеспечивается совместимость интерфейсов с уже существующим аналоговым оборудованием. Используемые Конвертеры ССПС-128 имеют максимальную емкость 128 портов, и интерфейсы Е1, ТЧ, ИС-2, ДСУ, ПГС.

III уровень телекоммуникационного оборудования. Является уровнем коммутационного оборудования. Используемые цифровые станции NEAX 7400 ICS М100МХ имеют емкость от 64 до 512 портов, интерфейсы: Е1, С.О., аналоговые и цифровые абонентские комплекты. В его задачу входит обеспечение функционирования пультов и других абонентов ОТС, а также их взаимодействие с уровнем 2. Кроме того, на этом же уровне организуется межстанционная связь (МЖС) и, возможно общетехнологическая связь дороги.

8.4.3. Организация управления системой

Управление сетью Конвертеров ССПС-128 и цифровых станций NEC производится из ЦТУ (ЦТО) или локального места контроля с помощью специализированных программ-менеджеров, устанавливаемых на ПК. При этом обеспечивается «сквозной» IN-BAND контроль всей сети с отображением существующих конфигураций, сбора сигналов аварии, выдачей отчетов по аварийным сообщениям, изменением конфигурации и параметров отдельных карт и потоков. В большинстве случаев при управлении из ЦТУ отпадает необходимость присутствия обслуживающего персонала в отдаленные узлы сети. В случае локального использования программ-менеджеров, возможно, использовать все выше указанные возможности контроля и управления, но в пределах одной станции. В создаваемой сети ОТС рекомендуется обеспечить по крайней наличие двух единых центров управления и контроля - основного и резервного, местом расположения которых могут быть отделения и управления дорог.

8.4.4. Цифровые пульты

В создаваемой сети ОТС пульты ДСП и операторов ДСП предполагается реализовать на базе оконечного абонентского цифрового устройства DTP-32-D, представленного на рис. 8.8. Данное устройство имеет 24 функционально-программируемые кнопки и 8 кнопок прямого вызова абонентов. В случае необходимости количество кнопок прямого вызова может быть расширено за счет установки дополнительной цифровой консоли DCU-60-1, показанной на рис. 8.9.

Пульты диспетчеров реализуются на базе оконечных абонентских устройств DTP-16-D, DTP-32-D, DCU-60-1 в зависимости от потребностей в количестве абонентов прямого вызова.

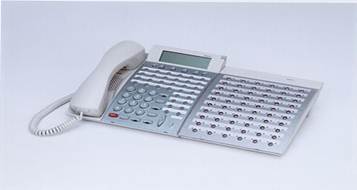

Рис. 8.8. Оконечное абонентское Рис. 8.9. Цифровая консоль DCU-60-1

цифровое устройство DTP-32-D

Пульты ДСП, ДНЦ, операторов ДСП, имеют функции управления голосом и громкоговорящей связи. При необходимости, пульты комплектуются вынесенным динамиком и микрофоном.

Предусмотрено подключение пультов к педалям (требуется одна пара на независимый контакт педали). Для обеспечения работы диспетчеров, необходимо вторую пару контактов педали подключить к любой карте линейного интерфейса конвертера.

8.4.5. Первый уровень телекоммуникационного оборудования STM-1

Лицензируемое оборудование фирмы NEC, выпускаемое заводом ЭЗАН (Черноголовка, Московская обл.), имеет следующие типы STM-1 (по режимам работы):

SMS-150V – базовая архитектура STM-1;

SMS-150T – терминальный мультиплексор;

SMS-150А – мультиплексор ввода/вывода на 63 ПЦК;

SMS-150С – мультиплексор ввода/вывода на 21 ПЦК;

SMS-150К – мультиплексор-регенератор.

Основные особенности мультиплексора SDH SMS-150V:

гибкая «архитектура» изделия допускает взаимозаменяемость модулей компонентных сигналов (т. е. для модулей 2М и 34М используются одни и те же слоты крейта);

поддержка новых сетевых архитектур линейный режим – местный кросконнект, ввода/вывода, терминальный режим, режим регенератора;

поддержка функций TSI (модуль обмена временного интервала) на уровнях VC-12 и VC-3;

поддержка максимального числа каналов ввода/вывода;

совместимость с новыми версиями SDH;

обработка смешанных нагрузок VC-12 и VC-3;

поддержка интерфейсов управления F и Q.

Мультиплексор SMS-150 поддерживает следующие сетевые топологии:

· «точка – точка»;

· «прямая линия»;

· «центр узел»;

· кольцевые пространственные структуры (однонаправленное и двунаправленное кольца).

Поддержка интерфейсов. В табл. 8.1 указаны типы интерфейсов, поддерживаемые SMS-150V.

Таблица 8.1

Интерфейсы SMS-150V

Типы сигналов (PL)	ТМ	ADM	SNC-P
2М
3ММ
STM-1э	-	-
STM-1о	-	-
45М
PL	Кол-во ЦК на один модуль	Резервирование модуля	Тип интерфейса
2М		1:3	75,120 Ом HDB-3
34М		1:3	75 Ом HDB-3
STM-1э		1:1	750 Ом CMI
STM-1о		1+1	I-1; L1.1 и L1.2
45М		1:3	75 Ом В3 2С

Все конфигурации SMS-150V используют один крейт, в котором имеются три интерфейсных группы: IGA, IGB, IGC. Структурная схема SMS-150V приведена на рис. 8.10.

Рис. 8.10. Структурная схема SMS-150V

TS1 – модуль обмена временными интервалами – выполняет кросс-конект сигналов на уровне VC-12 и VC-3, обеспечивает функции резервирования линий и пути.

TSI – формирует тактовые сигналы с помощью собственного генератора 38,88 МГц.

SC – системный контроллер – обеспечивает функции управления оборудованием, контроль состояния и функционирования системы, управление функцией защитного переключения, поддержка интерфейса управления F(LCT). Загрузка данныхкаждого модуля.

ACENT – обеспечивает функции управления оборудования, т. е. поддержка интерфейса Q(TMN), прием и обработка протоколов управления Qесс и QN3.

ОНР – модуль обработки заголовков – принимает и обрабатывает байты маршрутного (трактового) и секционного заголовков, поддерживает интерфейс служебной связи – «встроенные каналы».

Функции управления. Управление NE может производиться сетевым оператором (NMS) или с помощью местного терминала (LCT). Доступ ко всем функциям производится с помощью прикладной программы. Различают четыре группы специальных функций управления SMS-150C:

1) управление конфигурацией –

- задание конфигурации крейта;

- задание маршрута кроссконекта;

- задание параметров источника синхронизации;

- задание параметров заголовка;

2) управление контролем отказов –

- выполнение переключений;

- переключение заданного трафика источника синхронизации на резерв;

- сброс переключений;

- просмотр информации о статусе;

3) управление функционированием –

- общий контроль качества передачи;

- установка/контроль атрибутов РМ;

- просмотр статуса параметров РМ;

4) управление функциями безопасности –

- несанкционированный доступ. Регистрация, удаление и изменения данных для пользователей (уровни управления, пароли и т. д.).

РМ – необходимость немедленного техобслуживания (1 день; 25 мин;).

8.4.6. Второй уровень телекоммуникационного оборудования конвертор ССПС-128

Конвертор ССПС-128 (собственная разработка завода ЭЗАН) представляет собой устройство для согласования оборудования существующей аналоговой сети связи с оборудованием вновь строящихся цифровых сетей связи.

Структурная схема конвертора ССПС-128 приведена на рис. 8.11.

1) Аналоговый интерфейс ИС-2. ИС2– комплект высокоомного подключения.

Основные параметры:

- количество каналов – 4;

- работа на кабель, сталь и пупинизированные линии;

- напряжение изоляции 1500 В;

- импедеанс не менее 30 кОм;

- собственные шумы не хуже 85 дБ;

- симметричность не хуже 90 дБ;

- АРУ на прием из линии (программируется);

- шумоподавление при приеме из линии (программируется);

- УУГ на передаче в линию (программируется);

- номинальный входной уровень 0 дБ;

- номинальный выходной уровень на кабеле – 4 дБ;

- номинальный выходной уровень на стали и пупинизированном кабеле – 12 дБ.

Варианты подключения:

- промпункты и переговорные устройства;

- радиостанции РС-46 с кодовым управлением.

- ИС-2/8 – комплект высокоомного подключения (разрабатывается). Аналогичен комплекту ИС-2.

Отличия: количество каналов – 8;

используется для подключения радиостанций ЖРУ (4 канала на карту).

2) ПГС – комплект перегонной связи с возможностью набора импульс/DTMF.

Основные параметры

- плата обеспечивает подключение 8 каналов типа ПГС;

- все каналы имеют один общий изолированный источник питания 48 В;

- ток короткого замыкания 20 мА;

- ток при шлейфе 1,5 кОм не менее 15 мА;

- номинальный уровень передачи – 0 дБ;

- номинальный уровень приема – 0 дБ;

- эхо не хуже 65 дБ;

- импеданс 600 ± 10 Ом;

- напряжение изоляции – 500 В;

- симметричность не хуже 78 дБ;

- шумы не хуже 82 дБ.

Варианты подключения:

- связь с местом аварийно-восстановительных работ;

- трубки перегонной связи;

- промпункты и переговорные устройства с замыканием шлейфа;

- переговорные трубки;

- запись на магнитофон;

- педали;

- коммутатор (телефонистка).

	Рис. 8.11. Структурная схема конвертера ССПС-128
