Работа транзистора с нагрузкой

β – коэффициент усиления = ∂Ik/∂Iб (при Uk = const)

Как только включили ограничивающее (нагрузочное) сопротивление Rк, Ik=f(Iб, Uкэ).

Транзистор можно рассматривать как регулируемое сопротивление.

(.)1 без входного Uкэ≈10 В (Uвх =0 -> Тр-р закрыт -> Iк=0, Uкэ≈|Ek|)

(.)2 с входным Uкэ≈0 В (Uвх ≠0 -> Тр-р закрыт -> Iк= Ек/Rк, Uкэ≈0)

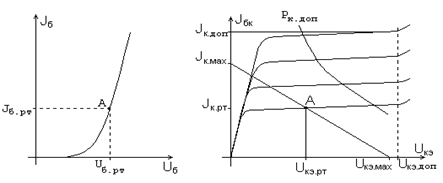

Уравнение нагрузочной Ik=(Ek-Uкэ)/Rk

Режим работы усилительного элемента характеризуется его рабочей точкой. Под рабочей точкой понимают совокупность постоянных токов и напряжений на выводах активного элемента при отсутствии переменного сигнала.

Режим А

Усилитель на одном транзисторе должен одинаково усиливать положительную и отрицательную полуволны входного сигнала.

Исходное состояние транзистора (состояние покоя) – середина нагрузочной характеристики.

Достоинства: Малые искажения

Недостатки: Ukm≈Ek/2, η<50% (большая энергия потребления)

Применение: в каскадах предварительного усиления, в усилителях малой мощности.

Режим В

Усилитель на одном транзисторе усиливает только одну полуволну входного сигнала. Исходное состояние в крайних точках, а точнее транзистор закрыт.

Достоинства: η-max ≤87%, Ukm – max ≈|Ek|

Недостатки: необходимо два транзистора, большие нелинейные искажения

Применение: только в двухтактных схемах усилителя

Режим АВ

Самый распространенный в мощных каскадах усиления. Применяется только в двухтактных схемах. Исходное состояние: приоткрытый (немного выше (.)1, чтобы отсечь нелинейные искажения). Потеря в КПД, но выигрыш в качестве.

Режим С

Исходное состояние: закрыт дополнительным напряжением, поэтому усиливает только часть одной полуволны. Применяется в схемах генератора.
