Суммирование электрических нагрузок в сетях 0,38кВ

Устройство предохранителей на напряжение 0,38кВ.

Низковольтный предохранитель — устройство защиты электроцепи и ее элементов — помогает сохранить оборудование в целости при возникновении аварийной ситуации (перегрев, короткое замыкание, превышение допустимых значений тока). Каждый из видов предохранителей имеет свои свойства и особенности. Низковольтные предохранители при превышении значения нормативных показаний тока, отключают напряжение за счет разрушения определенных токоведущих частей… далее в телефоне.

1.5.1. Расчетной нагрузкой считается наибольшее из средних значений полной мощности за промежуток 30 минут (получасовой максимум), которое может возникнуть на вводе к потребителю или в питающей сети в расчетном году с вероятностью не ниже 0,95.

Различаются дневные и вечерние расчетные активные (реактивные) нагрузки.

За расчетную нагрузку для выбора сечений проводов или мощности трансформаторных подстанций принимается большая из величин дневной или вечерней расчетных нагрузок, подученных на данном участке линии или подстанции.

Потери или отклонения напряжения в сетях рассчитываются отдельно для режима дневных и вечерних нагрузок.

1.5.2. Коэффициентом роста нагрузок называется отношение нагрузок расчетного и исходного годов.

Расчетным годом считается последний год расчетного периода, на который определяется уровень нагрузок и другие параметры электроустановок.

Исходным годом считается последний год, за который имеются данные о существующих нагрузках и электропотреблении.

1.5.3. Коэффициент одновременности представляет собой отношение величины совмещенной максимальной нагрузки в сумме максимумов нагрузок отдельных потребителей или их групп.

1.5.4. Коэффициент участия в дневном (вечернем) максимуме нагрузок показывает, какая часть максимальной нагрузки пригодится на дневной (вечерний) максимум нагрузки.

РАСЧЕТ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК В СЕТЯХ 0,38 - 110 кВ
БЕЗ ПРИМЕНЕНИЯ ЭВМ

4.1. Расчет электрических нагрузок сетей 0,38 - 110 кВ без применения ЭВМ производится исходя из расчетных нагрузок на вводе потребителей (раздел 2), на шинах подстанций (Приложение 2, таблицы П.2.2…П.2.4) и соответствующих коэффициентов одновременности отдельно для дневного и вечернего максимумов (таблицы 4.1, 4.2, 4.3):

кВт,

кВт,

где - расчетная дневная, вечерняя нагрузки на участке линии или шинах трансформаторной подстанции, кВт;

- коэффициент одновременности;

- дневная, вечерняя нагрузки на вводе i -го потребителя или i -го элемента сети, кВт.

Допускается определение расчетных нагрузок по одному режиму - дневному, если суммируются производственные потребители, или вечернему, если суммируется бытовые потребители. Коэффициенты дневного или вечернего максимума принимаются: для производственных потребителей , ; для бытовых потребителей: дома без электроплит - , ; дома с электроплитами - , ; для смешанной нагрузки - .

4.2. Расчетные электрические нагрузки потребителей суммируются с коэффициентами одновременности, приведенными:

в таблице 4.1 - в сетях 0,38 кВ;

Таблица 4.1

Коэффициенты одновременности для суммирования
электрических нагрузок в сетях 0,38 кВ

Наименование потребителей	Количество потребителей
										500 и более
Жилые дома с удельной нагрузкой на вводе
до 2 кВт/дом	0,76	0,66	0,55	0,49	0,44	0,40	0,37	0,30	0,26	0,24	0,22
свыше 2кВт/дом	0,75	0,64	0,53	0,47	0,42	0,37	0,34	0,27	0,24	0,20	0,18
Жилые дома с электроплитами и водонагревателями	0,73	0,62	0,50	0,43	0,38	0,32	0,29	0,22	0,17	0,15	0,12
Производственные потребители	0,85	0,80	0,75	0,70	0,65	0,60	0,55	0,47	0,40	0,35	0,30

Расчет электрических нагрузок населенного пункта
Расчет электрических нагрузок населенного пункта производится отдельно для дневного и вечернего максимумов нагрузки.

Дневная Р_Джд и вечерняя Р_Вжд нагрузки жилого сектора слагаются из нагрузок жилых домов Р_(Д,В)жд и уличного освещения Р_уо.
(2,1)
(2,2)
Величина расчетной нагрузки жилых домов:
(2,3)
где: n – количество жилых домов в населенном пункте;
k₀ – коэффициент одновременности;
k(д, в)_у – коэфф. участия жилого дома в дневной и вечерней нагрузке
Р_ждi – удельная расчетная нагрузка на вводе в сельский жилой дом, кВт.

Величина расчетной нагрузки уличного освещения:
Р_уо = l × Р_удi (2,4)
где: l – длина улиц населенного пункта, м;
Р_удi – удельная расчетная нагрузка уличного освещения, Вт/м.
Р_уо = 4,5 × 750 = 3375 Вт

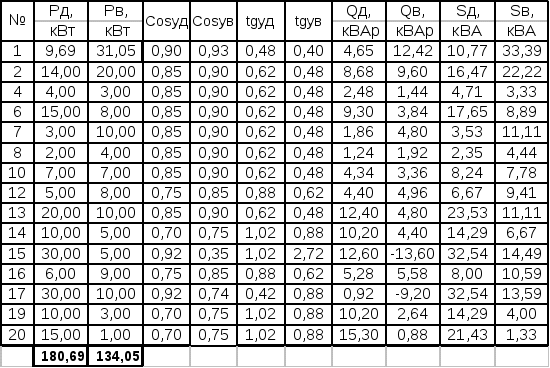

Таблица 2,1
Нагрузки потребителей до компенсации реактивной мощности

В соответствии с РУМ у потребителей эл. энергии, расчетная реактивная мощность которых превышает 25 кВАр, необходимо предусматривать компенсацию реактивной мощности. В данном проекте такими потребителями являются потребители № 15 и № 17.

Расчетная реактивная мощность компенсации Q_к(д,в)i для отдельных потребителей определяется по формуле:

Q_к(д,в)i = к_с × Q_(д,в)i (2,5)

где: к_с – коэффициент сезонности.
Согласно заданию принимаем к_с = 0,7
Мощность конденсаторной установки выбирается из условия
Q_к(д,в)i ³ Q_куi (2,6)
Для потребителей № 15 и № 17 Q_(д,в)i = 30,60 кВАр
Q_к(д,в)i = 0,7 × 30,60 = 21,42 кВАр
Принимаем конденсаторную установку КС1-038-IIY3 мощностью 18 кВАр

Таблица 2,2
Нагрузки потребителей после компенсации реактивной мощности

Компенсация реактивной мощности на ТП
На шинах 0,4 кВ ТП 10/0,4 кВ расчетная мощность компенсации определяется из выражения:
Q_{К ТП} £ Q_max (6,1)

где: Q_max – максимальная реактивная нагрузка на шинах 0,4 кВ ТП 10/0,4 кВ, кВАр.

Принимаем конденсаторную установку КС2-0,38-IIIY3 мощностью 50 кВАр.
Результаты расчета и выбора компенсирующих устройств сводим в таблицу 6,1.

Таблица 6,1

Выбор компенсирующих устройств в сетях 0,38 кВ и на ТП 10/0,4 кВ

№ потребит.	Реакт. мощность компенсации	Мощн. конденсат.	Марка конденсат.	Остаток неском. реакт. мощн., кВАр
Qк д, кВАр	Qк в, кВАр
15	30,60	4,40	18	КС1-038-IIY3	12,60
17	30,60	8,80	18	КС1-038-IIY3	12,60
ТП	68,17	46,27	40	КС2-0,38-IIIY3	28,17
