Конструкция масляного малообъемного выключателя на 10кВ

Определение потерь и отклонений напряжения в ВЛ10кВ.

Конструкция и основные размеры масляных выключателей типа ВМГ указаны на рис. 1. Каждый выключатель состоит из сварной рамы 8, к нижней части которой болтами М12 прикреплены три сдвоенных опорных изолятора 9. На изоляторы подвешены цилиндры. В верхней части рамы расположен вал 10 с приваренными к нему тремя двуплечими рычагами 4.
Для установки рычага дистанционной передачи привода вал выведен консольно в обе стороны рамы. Выключатель включается поворотом вала на угол около 54°. К коротким плечам крайних рычагов вала прикреплены две работающие па растяжение пру­жины 7, которые служат для отключения выключателя и удержа­ния его в отключенном положении.
В верхней части рамы установлен пружинный буфер 5, пред­назначенный для смягчения ударов при включении выключателя и для создания необходимой скорости отключения в момент раз­мыкания контактов. Крепление цилиндра к раме показано на рис. 2, конструктивное устройство пружинного буфера — на рис. 3. Для смягчения ударов при отключении установлен масляный буфер (рис. 4). Движение от рычагов вала к токоведущим стержням 2 (см. рис. 1) передается фарфоровыми тягами 3. Для крепления выключателя к стене или к поддерживающей конст­рукции в опорных угольниках рамы имеются четыре отверстия Ml6 под болты.

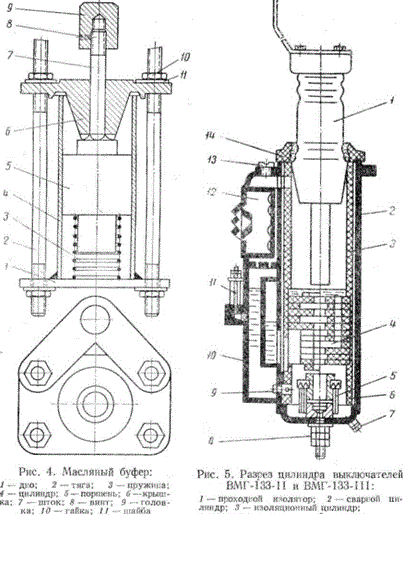

Крепление цилиндра к раме. Разрез цилиндра выключателей ВМГ-133-П и ВМГ-133-Ш показан на рис. 5. Цилиндр 2 для выключателя ВМГ-133-Il на номинальный ток 600А изготовлен из листовой стали толщиной 3 мм. Шов стального цилиндра и радиальный паз донышка зава­рены медью или латунью для уменьшения нагрева цилиндра магнитным полем.
Цилиндр для выключателей ВМГ-133-1II на номинальный ток 1000А изготовлен из листовой латуни толщиной 4 мм с приварен­ным к нему донышком толщиной 6 мм. Для увеличения объема масла к цилиндру приварен дополнительный резервуар 10, который сообщается с цилиндром через клапан 9, Клапан позволяет беспрепятственно проходить маслу из дополнительного резервуара в цилиндр или же (при небольшой разнице уровней) из цилиндра в резервуар, чем и обеспечивается одинаковый уровень масла в цилиндре и дополнительном резервуаре. Если в цилиндре возникает давление (в момент отключения тока), то клапан надежно закрывается, предотвращая тем самым повышение давления в дополнительном резервуаре. Воздушная полость цилиндра сообщается с маслоотделителем 12 через три отверстия в цилиндре. Попавшее в маслоотделитель масло стекает в дополнительный резервуар, внутри которого имеется полость. В средней части дополнительного резервуара помещен указатель уровня масла. В дне цилиндра имеется маслоспускной болт 7, а в верхней части резервуара отверстие для заливки масла, закрываемое пробкой 13. Для изоляции стенок цилиндра 2 и удержания дугогасительной камеры 4 служат бакелитовые цилиндры 3 и 6. Цилиндр 2 закрывается крышкой с проходным изолятором. Для выключателей на 1000 а крышка 14 и колпачок изолятора изготовляются из немагнитного чугуна.

В крышку заармирован цементом проходной фарфоровый изолятор (рис. 6), на головке которого имеется кронштейн, под­держивающий выводной угольник для присоединения шины и гибкую связь. Для предотвращения выброса газов и масла вдоль стержня при отключениях выключателя в проходном изоляторе установлена кожаная манжета 10. Для направления движения токоведущего стержня, усиления его изоляции от стенок бака в проходной изолятор вставлена ба­келитовая трубка.
На рис. 7 показан розеточный контакт, на рис. 8 — клапан выклю­чателя типа ВМГ-133.

ОСНОВНЫЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Рабочее напряжение сети не должно превышать значений, указанных в технической характеристике, а нагрузка током по своему значению — номинальную величину для данного выключателя более, чем это допустимо ГОСТ.
Температура нагрева отдельных частей выключателя, включая и контактные, не должна превышать величин, установленных
ГОСТ 8024—56 («Нагрев высоковольтных аппаратов при длительной работе»).
Все трущиеся части механизма выключателя, привода и дистанционной передачи необходимо по мере надобности смазы­вать.
В помещении, где установлены выключатель и привод, не допускать скопления пыли.
Дверь или решетка, закрывающая доступ в камеру масляного выключателя, должна постоянно находиться под замком.
Осматривать выключатель после отключения двух-трех коротких замыканий.
Периодический осмотр выключателя проводить не реже одно­го раза в 6 месяцев. При периодических осмотрах следует про­верять работу механизмов выключателя и привода, действие защиты, а также обследовать состояние искрогасительных нако­нечников и контактных стержней (разбирать цилиндры при этом не обязательно). Для осмотра искрогасительных наконечников контактных стержней следует отсоединить от рычага фарфоровую тягу и вынуть контактный стержень из цилиндра вместе с тягой.
Для искрогаситсльного наконечника контактного стержня и розеточного контакта допускается легкое равномерное обгорание в местах образования дуги. В этом случае достаточно зачистить поврежденные места мелкой наждачной шкуркой (после зачистки обязательна тщательная промывка бензином). При образовании наплывов и изменении формы контактные поверхности опилить напильником.
Если искрогасительные наконечники сильно обгорели, следует заменить их и полностью разобрать цилиндры выключателя для внутреннего осмотра. При замене искрогаситсльного наконечника необходимо вывернуть его из контактного стержня и ввернуть новый, затянув до отказа (зазор между наконечником и стержнем недопустим). Напильником выровнять поверхности наконечника и контактного стержня и закернить в трех точках стык по окружности. Во время разборки розеточного контакта для чистки реко­мендуется замаркировать сегменты, чтобы правильно поставить их потом на свои места. Все части розеточного контакта до сбор­ки промыть бензином и протереть чистыми сухими тряпками.
Осматривать дугогасительные камеры. Если на перегородках камеры обнаружены поверхности, обугленные дугой, зачистить их. Изолирующие части следует насухо протереть чистыми сухими тряпками, не оставляя следов копоти. Сильно поврежденные изолирующие части (задран слой бумаги, трещины и т. д.) заменить.
После шести коротких замыканий или после одного тяжелого отключения короткого замыкания (со значительным выбросом масла), а также, как правило, не реже одного раза в год обязательно полностью разбирать цилиндры выключателя по прави­лам, указанным выше.

Обследовать выключатель необходимо только при полном отсутствии напряжения на нем и на подводящих шинах. При этом отключать разъединители следует с обеих сторон. Чтобы убедиться, что нет напряжения на выключателе, рекомендуется пользоваться специальными приборами. После отключения вы­ключателя и разъединителей для снятия заряда надо прикоснуть­ся к шинам заземляющим проводом, надетым на изоляционную штангу. Заземлять подводящие шины обязательно.
Перед повторным включением под нагрузку, а также после длительного пребывания во включенном положении выключатель осмотреть снаружи. При сильном (видимом) нагреве контактов и шин необходимо обследовать выключатель более тщательно и обнаруженные неисправности устранить.
Следить за уровнем масла в цилиндрах, не допуская снижения его за предел нижней черты маслоуказателя.
Масло, сильно почерневшее от копоти и ставшее вязким, заменить.

Замену масла в цилиндрах приурочивать к периодическим внутренним осмотрам выключателя. При замене масла внутренние части цилиндра промыть чистым трансформаторным маслом, заливая и спуская его до появления из маслоспускного отверстия цилиндра совершенно чистого масла.
Персонал, обслуживающий распределительное устройство, должен детально знать устройство масляного выключателя п привода, а также их состояние во время работы.
