Модули и пределы их применения






2.1. Для координации размеров принят основной модуль, равный 100 мм и обозначенный буквой М.

2.2. Для назначения координационных размеров объемно-планировочных и конструктивных элементов, строительных изделий, оборудования, а также для построения систематических рядов однородных координационных размеров должны применяться наряду с основным следующие производные модули (черт. 2):

- укрупненные модули (мультимодули) 60М; 30М; 15М; 12М; 6М; 3М, соответственно равные 6000; 3000; 1500; 1200; 600; 300 мм;

- дробные модули (субмодули) М; М; М; М; М; М, соответственно равные 50; 20; 10; 5; 2; 1 мм.



Укрупненный модуль 15М допускается при необходимости дополнения ряда размеров, кратных 30М и 60М, при наличии технико-экономических обоснований.

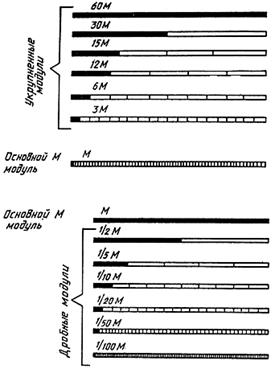

Взаимосвязь между модулями различной крупности

2.4. Укрупненные модули для размеров в плане каждого конкретного вида зданий, его планировочных и конструктивных элементов, проемов и т. д. должны составлять группу, выбранную из общего ряда, установленного п. 2.2, таким образом, чтобы каждый относительно больший модуль был кратен всем меньшим, чем достигается совместимость членений модульных сеток (черт. 3).

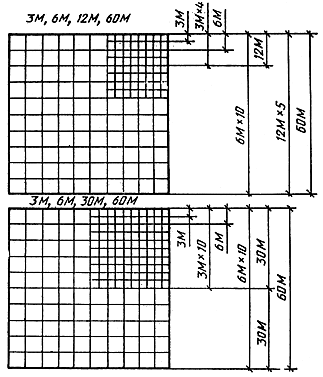

Пример группировки укрупненных модулей, обеспечивающей совместимость модульных сеток



В зданиях, состоящих из отдельных связанных между собой корпусов или относительно самостоятельных частей, различных по объемно-планировочной структуре и конструктивной системе, для каждой из частей может применяться своя группа укрупненных модулей из указанных в п. 2.2.

Термин Пояснение
  1. Модульная координация размеров в строительстве (МКРС)   Взаимное согласование размеров зданий и сооружений, а также размеров и расположения их элементов, строительных конструкций, изделий и элементов оборудования на основе применения модулей
2. Модуль Условная линейная единица измерения, применяемая для координации размеров зданий и сооружений, их элементов, строительных конструкций, изделий и элементов оборудования
3. Основной модуль Модуль, принятый за основу для назначения других, производных от него модулей
4. Производный модуль Модуль, кратный основному модулю или составляющий его часть
5. Укрупненный модуль (мультимодуль) Производный модуль, кратный основному модулю
6. Дробный модуль (субмодуль) Производный модуль, составляющий часть основного модуля
7. Модульная пространственная координационная система Условная трехмерная система плоскостей и линий их пересечения с расстояниями между ними, равными основному или производным модулям
8. Координационная плоскость Одна из плоскостей модульной пространственной координационной системы, ограничивающих координационное пространство
9. Основная координационная плоскость Одна из координационных плоскостей, определяющих членение зданий на объемно-планировочные элементы
10. Координационная линия Линия пересечения координационных плоскостей
11. Координационное пространство Модульное пространство, ограниченное координационными плоскостями, предназначенное для размещения здания, сооружения, их элемента, конструкции, изделия, элемента оборудования
12. Модульная сетка Совокупность линий на одной из плоскостей модульной пространственной координационной системы
13. Координационная ось Одна из координационных линий, определяющих членение здания или сооружения на модульные шаги и высоты этажей
14. Привязка к координационной оси Расположение конструктивных и строительных элементов, а также встроенного оборудования, по отношению к координационной оси
15. Модульный размер Размер, равный или кратный основному или производному модулю
16. Координационный размер Модульный размер, определяющий границы координационного пространства в одном из направлений
17. Основные координационные размеры Модульные размеры шагов и высот этажей
18. Модульный шаг Расстояние между двумя координационными осями в плане
19. Модульная высота этажа (координационная высота этажа) Расстояние между горизонтальными координационными плоскостями, ограничивающими этаж здания
20. Конструктивный размер Проектный размер строительной конструкции, изделия, элемента оборудования, определенный в соответствии с правилами МКРС
21. Вставка Пространство между двумя смежными основными координационными плоскостями в местах разрыва модульной координационной системы, в том числе в местах деформационных швов
