Треугольная диаграмма

Секторная диаграмма

Круговая диаграмма

Квадратная диаграмма

Для построения квадратной диаграммы устанавливают размер стороны квадрата путем извлечения корня квадратного из значения показателя.

Так, например, для построения диаграммы на рис. 6.11 из объема услуг связи за 1997 г. в России по отправлению телеграмм
(73 млн.), пенсионных выплат (392 млн.), посылок (24 млн.) квадратные корни составили соответствено 8,5; 19,8; 4,9.

Круговые диаграммы строятся в виде площади кругов, радиусы которых равны корню квадратному из значений показателя.

Для изображения структуры (состава) совокупности используются секторные диаграммы. Круговая секторная диаграмма строится путем разделения круга на секторы пропорционально удельному весу частей в целом. Размер каждого сектора определяется величиной угла расчета (1% соответствует 3,6⁰).

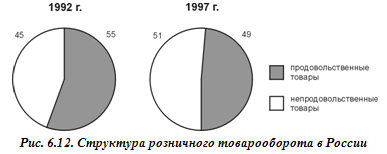

Пример. Доля продовольственных товаров в объеме розничного товарооборота России составила в 1992 г. 55%, а в 1997 г. — 49%, доля непродовольственных товаров составила соответственно 45% и 51%.

Построим два круга одинакового радиуса, а для изображения секторов определим центральные углы: для продовольственных товаров 3,6⁰*55 = 198⁰, 3,6*49 = 176,4⁰; для непродовольственных товаров 3,6⁰*45 = 162⁰; 3,6⁰*51 = 183,6⁰. Разделим круги на соответствующие секторы (рис. 6.12).

Разновидностью диаграмм, представляющих структуру (кроме столбиковых и полосовых), является диаграмма треугольная. Она применяется для одновременного изображения трех величин, изображающих элементы или составные части целого. Треугольная диаграмма представляет собой равносторонний треугольник, каждая сторона которого является равномерной масштабной шкалой от 0 до 100. Внутри строится координатная сетка, соответствующая линиям, проводимым параллельно сторонам треугольника. Перпендикуляры из любой точки координатной сетки представляют доли трех компонентов, соответствует в сумме 100% (рис. 6.13). Точка на графике соответствует 20% (по А), 30% (по В) и 50% (по С).

Рис. 6.13. Треугольная диаграмма
