Фигурная диаграмма

Диаграммы фигурные представляют собой изображение в виде рисунков, силуэтов, фигур.

Использование графиков для изложения статистических показателей позволяет придать последним наглядность и выразительность, облегчить их восприятие, а во многих случаях помогает уяснить сущность изучаемого явления, его закономерности и особенности, увидеть тенденции его развития, взаимосвязь характеризующих его показателей.

Статистические графики можно классифицировать по разным признакам: назначению (содержанию), способу построения и характеру графического образа.

По содержанию или назначению можно выделить графики сравнения в пространстве, графики различных относительных величин (структуры, динамики и т.п.), графики вариационных рядов, графики размещения по территории, графики взаимосвязанных показателей. Возможны и комбинации этих графиков, например графическое изображение вариации в динамике или динамики взаимосвязанных показателей и т.п.

По способу построения графики можно разделить на диаграммы, картодиаграммы и картограммы.

По характеру графического образа различают графики точечные, линейные, плоскостные (столбиковые, почасовые, квадратные, круговые, секторные, фигурные) и объемные.

Рис. 3.2. Запасы нефти в отдельных странах в 1987 г.

Разновидностью столбиковой диаграммы является полосовая (ленточная) диаграмма, для которой характерны горизонтальная ориентация столбиков (полос) и вертикальное расположение базовой линии. Полосовая диаграмма особенно удобна в тех случаях, когда отдельные объекты сравнения характеризуются противоположными по знаку показателями (рис. 3.3).

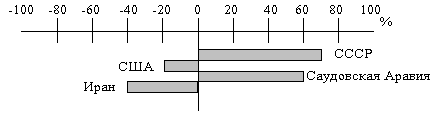

Рис. 3.3. Добыча нефти в отдельных странах в 1986 г. по сравнению с 1970 г.

Квадратные и круговые диаграммы менее наглядны, чем столбиковые и полосовые, что связано с трудностью визуальной оценки соотношения площадей. Поэтому внутри квадратов и кругов следует проставлять величины изображаемых показателей (рис. 3.4). Еще меньшей наглядностью отличаются объемные диаграммы (например, в виде кубов), в которых лимитные размеры графического образа пропорциональны корням кубическим из сравниваемых величин.

Рис. 3.4. Численность населения Китая и Канады, млн. чел.

Основной формой структурных диаграмм являются секторные диаграммы (рис. 3.5). «Работающим» геометрическим параметром в секторной диаграмме удельных весов служит величина угла между радиусами: 1 % принимается на диаграмме равным 3,6°, а сумма всех углов, составляющая 360°, приравнивается к 100 %.

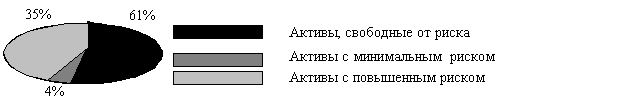

Рис. 3.5. Структура активов коммерческого банка по степени риска.

Для изображения экономических явлений, протекающих во времени, применяют динамические диаграммы. В отличие от диаграмм, отображающих сравнительные величины отдельных объектов или их структуры, в динамических диаграммах объектом отображения служат процессы.

Геометрически адекватной формой их отражения являются линейные координатные диаграммы (рис. 3.6.).

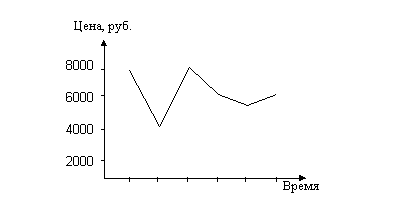

Рис. 3.6. Уровень средней цены приватизационных чеков на торгах РТСБ, руб.

Рис. 3.7. Распределение квартир по числу проживающих в них.

Для изображения вариационных рядов применяются линейные и плоскостные диаграммы, построенные в прямоугольной системе координат. При дискретной вариации признака графиком вариационного ряда служит полигон распределения (рис. 3.7.).

Полигон распределения представляет собой замкнутый многоугольник, абсциссами вершин которого являются значения варьирующегося признака, а ординатами – соответствующие им частоты.

Статистические картыпредставляют собой вид графических изображений статистических данных на схематической географической карте, характеризующих уровень или степень распространения того или иного явления на определенной территории. Средствами изображения территориального размещения являются штриховка, фоновая раскраска или геометрические фигуры. Различают картограммы и картодиаграммы. Картограмма- это схематическая географическая карта, на которой штриховкой различной густоты, точками или окраской определенной степени насыщенности показывается сравнительная интенсивность какого-либо показателя в пределах каждой единицы нанесенного на карту территориального деления (например, плотность населения по областям или республикам, распределение районов по урожайности зерновых культур и т. п.). Картограммы делятся на фоновые и точечные. Картограмма фоновая- вид картограммы, на которой штриховкой различной густоты или окраской определенной степени насыщенности показывают интенсивность какого-либо показателя в пределах территориальной единицы. Картограмма точечная- вид картограммы, где уровень выбранного явления изображается с помощью точек. Точка изображает одну единицу совокупности или некоторое их количество, показывая на географической карте плотность или частоту проявления определенного признака. Фоновые картограммы, как правило, используются для изображения средних или относительных показателей, точечные - для объемных (количественных) показателей (численность населения, поголовье скота и т. д.). Рассмотрим построение картограммы, используя данные табл. 5.9. Таблица 5.9. Плотность населения восьми районов области (цифры условные)

№ района
Плотность населения на 1000 км2, тыс. человек	3,0	4,0	11,0	14,0	17,0	13,0	11,0	3,0

Прежде чем приступить к построению картограммы, необходимо разбить районы на группы по плотности населения, а затем установить для каждой определенную окраску или штриховку.

Рис. 5.25. Картограмма плотности населения восьми районов области

Согласно данным табл. 5.9 все районы по плотности населения можно разбить на три группы:

1. районы, имеющие плотность населения до 4 тыс. человек;

Тогда к первой группе относятся районы № 1, 8; ко второй - № 2, 3, 7; к третьей - № 4, 5, 6. Если принять для каждой группы районов окраску различной насыщенности, то на фоновой картограмме хорошо видно, как располагаются на территории области отдельные районы по плотности населения (рис. 5.25). Другим примером фоновой картограммы является рис. 5.26.

Рис. 5.26. Плотность населения в областях Центрального района России (человек на 1 м2)

Вторую большую группу статистических карт составляют картодиаграммы, представляющие собой сочетание диаграмм с географической картой. В качестве изобразительных знаков в картодиаграммах используются диаграммные фигуры (столбики, квадраты, круги, фигуры, полосы), которые размещаются на контуре географической карты. Картодиаграммы дают возможность географически отразить более сложные статистико-географические построения, чем картограммы.

Среди картодиаграмм следует выделить картодиаграммы простого сравнения, графики пространственных перемещений, изолиний.

На картодиаграмме простого сравнения в отличие от обычной диаграммы диаграммные фигуры, изображающие величины исследуемого показателя, расположены не в ряд, как на обычной диаграмме, а разносятся по всей карте в соответствии с тем районом, областью или страной, которые они представляют.

Элементы простейшей картодиаграммы можно обнаружить на политической карте, где города отличаются различными геометрическими фигурами в зависимости от числа жителей.

В качестве примера картодиаграммы возьмем изображение валового сбора зерна Центрального района России (рис. 5.27).

Рис. 5.27. Валовой сбор зерна Центрального района России (данные условные)

Изолинии (от греч. isos - равный, одинаковый, подобный) - это линии равного значения какой-либо величины в ее распространении на поверхности, в частности на географической карте или графике. Изолиния отражает непрерывное изменение исследуемой величины в зависимости от двух других переменных и применяется при картографировании природных и социально-экономических явлений. Изолинии используются для получения количественных характеристик исследуемых величин и для анализа корреляционных связей между ними.

Перечисленные виды графиков не являются исчерпывающими, но они наиболее часто употребляемы.
