Компоненты Информационных систем

Процессы в информационных системах.

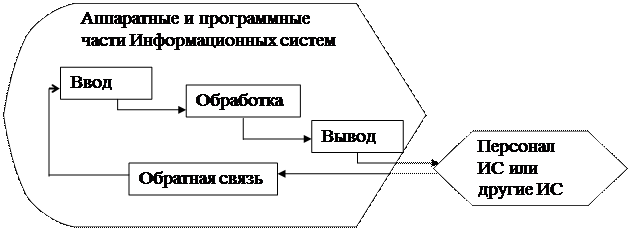

Рис.1.Процессы в информационных системах.

Информационная система является сложной человеко-машинной системой, включающей в свой состав различные взаимосвязанные и взаимозависимые компоненты.

Рис.2.Компоненты информационной системы.

1. Компоненты информационных систем.

Информационная система является сложной человеко-машинной системой, включающей в свой состав различные взаимосвязанные и взаимозависимые компоненты. (си. Рис.2)

Информационная компонента. Назначение -своевременноеформирование и выдача достоверной информации. Ядром информационной системы является база данных.

Программные средства - комплекс, обеспечивающий взаимодействие всех частей информационной системы при ее функционировании. Основу программных средств составляет СУБД.

Языковые средства ИС. Языковые средства СУБД являются важнейшей компонентой банка данных, так как в конечном счете обеспечивают интерфейс пользователей разных категорий с ИС.

Технические средства ИС. В качестве технических средств для ИС чаще всего используются универсальные ЭВМ, периферийные средства для ввода информации в базу данных и отображения выводимой информации. Если информационная система реализуется в сеты, то необходимы соответствующие технические средства для обеспечения ее работы.

Два аспекта:

· наличие комплекса технических средств для работы ИС - компьютеры, терминалы (удаленные компьютеры), линии связи, оргтехника, устройства автоматического съема информации (сканеры) и др.;

· наличие документации на эти средства и технологические процессы - информация должна быть общесистемная, специализированная и нормативно-справочная.

Организационно-методические средства. Организационно-методические средства ИС представляют собой различные инструкции, методические и регламентирующие материалы, предназначенные для пользователей разных категорий, взаимодействующих с ИС.

Администраторы банка данных. Функционирование ИС невозможно без участия специалистов, обеспечивающих создание, функционирование и развитие ИС. Такая группа специалистов считается составной частью банка данных.

1. Понятие базы данных (БД), базы знаний (БЗ) и банка данных (БнД).

База данных (БД) – унифицированная совокупность данных. Совместно используемая всем персоналом предприятия.

База знаний (БЗ) – совокупность знаний по какой-либо предметной области.

Для удовлетворения информационных потребностей всех пользователей в АИС существует банк данных (БнД) - один из основных компонентов информационного обеспечения ИС, который называют системой БД.

Структура БнД:

1. Организация БД автоматизированной ИС.

АИС – система, которая реализует ИТ в сфере управления при совместной работе управленческого персонала и комплекса технических средств.

Информационным ядром этой системы БнД является БД.

На всех этапах жизненного цикла БД состоит из 2-х компонент: структура и данные.

Составляющие БД:

На концептуальном инфологическом уровне структура БД эффективно отражается на ER-диаграмме (предложена в 1976 году П. Ченом).

На концептуальном даталогическом уровне она является иерархической, сетевой или реляционной.

На физическом уровне структура БД – это структура файлов данных и вспомогательных файлов. Сами файлы состоят из 2-х компонент: структура и данные.

Компоненты файла данных в реляционной модели:

Структура идеальной БД должна быть четкой, ясной и прозрачной…

Разработкой структуры БД на всех этапах занимается системный аналитик, который обеспечивает БД всеми необходимыми свойствами.

1. Концептуальное инфологическое проектирование БД ИС.

Концептуальная модель (схема БД) является общей логической структурой БД. Задача концептуального инфологического проектирования состоит в получении логической модели БД в терминах объектов ПО и связей между ними, которая не зависит от конкретной СУБД и обобщает информационные требования потенциальных пользователей ИС.

Существует два метода концептуального инфологического проектирования: нисходящее проектирование (метод формулирования и анализа сущностей) и восходящее проектирование (метод синтеза атрибутов). Эти методы недостаточно формализованы и не существует единых правил их использования.

Для практического применения лучше первый метод. Он состоит из 2-х этапов проектирования:

1. Идентификации и моделирования локальных информационных структур БД в виде локальных ER-диаграмм
2. Построение глобальной информационной модели – глобальной ER-диаграммы.

1. Локальное проектирование информационных структур.

В процессе проектирования локальных ER-диаграмм необходимо пользоваться следующими правилами:

1. Определить Сущности. Сущность в нотации П. Чена изображается в виде поименованного прямоугольника. Наименование заносится в именительном падеже, ед.числа.

2. Каждый тип сущности должен иметь первичный ключ. Графически атрибуты типов сущностей изображаются в овалах, которые связываются с прямоугольником ненаправленными связями. Ключи на диаграмме подчеркивают.

Например, тип сущности «Изделие» характеризуется таким набором атрибутов:

1. Связь между типами сущностей отображает фактическое или возможное взаимодействие между ними. Графически связь изображают в виде поименованного ромба с обязательным обозначением типа связи (1:1, 1:N, M:N).

Например, при необходимости накопления в БД информации про совокупность складов и совокупность изделий, которые хранятся на складах, связи между этими совокупностями определяют разные постановки задачи:

Пример1: (1:1) На каждом складе могут храниться изделия одного типа в определенном количестве. Каждое из изделий может храниться только на одном складе …

Пример2: (1:N) На каждом складе хранится свое множество изделий, или может храниться много разных изделий, но изделия одного типа хранятся только на одном складе.

Пример3: (М:N) На каждом складе может хранится множество различных изделий, причем каждое изделие может храниться на разных складах. Кроме этого цена одного и того же изделия может быть разной (зависеть, например, от расстояния от склада до места доставки).

1. ER-метод проектирования баз данных.

ER - метод (Entity - Relationship, ”сущность - связь”) является одним из распространенных методов проектирования баз данных реляционного типа.

1. Формируются атрибуты сущностей.

2. Определяются степень связи и класс принадлежности сущностей.

3. Генерация предварительных отношений.
