Метод КЦПС

Одним з найбільш поширених методів розрахунку стійкості схилів та відкосів, складених однорідними ґрунтами, є метод круглоциліндричних поверхонь, запропонований К.Терцагі.

Особливістю розрахункової схеми, яка відповідає цьому методу, є припущенням, що стан граничної рівноваги спостерігається тільки в точках вздовж поверхні ковзання, а тіло зсуву є жорстким недеформованим тілом

1. За вихідними даними (висотою та кутом природного схилу) будуємо розрахунковий переріз схилу.

2. Розраховуємо значення показника і за графіком Янбу при певній величині кута природного схилу чи відкосу знаходимо величини і , необхідні для визначення координат центра обертання (точки ).

3. Розраховуємо координати центру обертання за формулами: ; ;

4. Знаходимо центр поверхні ковзання, відкладаючи від підошви схилу вертикально відрізок довжиною і горизонтально відрізок довжиною . Із знайденого центра через підошву схилу проводимо дугу найнебезпечнішої поверхні ковзання (рис. 16)

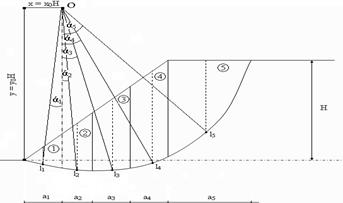

Рис.16. Розрахункова схема для визначення найнебезпечнішої

поверхні ковзання зсуву за графіком Янбу та розрахунку

стійкості відкосу.

5. Отримане тіло зсуву розбиваємо на блоки, причому одна з вертикальних меж проводиться через центр обертання, а ще одна - через бровку схилу. Інші вертикальні межі блоків проводяться через 3 - 5 метрів.

6. Нумеруємо блоки і визначаємо графічно, за масштабом рисунка параметри кожного блока, необхідні для виконання розрахунку стійкості: ширину блоку , висоту блоку зліва і справа , кут між вертикаллю і нормальною складовою , довжину поверхні сковзання в межах блоків . Результати вимірювань заносимо до таблиці 9.

7. Подальші розрахунки виконуємо в табличній формі:

8. Розраховуємо об’єм і вагу блоків за формулами:

; ;

9. Підсумовуючи результати розрахунків по блокам, визначаємо величину коефіцієнта запасу стійкості схилу.

33. Графоаналітичний метод Fp

Серед багатьох методів оцінки стійкості схилів та відкосів широко застосовується метод , запропонований М.М.Масловим у 1949 році і перевірений практикою інженерно-геологічних розрахунків, за яким оцінюється не тільки ступінь стійкості схилу або відкосу, але і міцність гірських порід у найслабкіших зонах.

Критерієм міцності порід у схилах та відкосах при використанні цього методу є величина кута опору зсуву .

При проектуванні обрисів схилу графоаналітичним методом можна вибрати кілька варіантів з певними коефіцієнтами стійкості за формулою: .

Суть методу полягає в тому,що при оцінці стійкості блоків використовується комплексна характеристика внутрішніх параметрів,порівн. кут здвигу і кут нахилу схилу. У випадку коли кут нахилу більше кута здвигу,то втримуючої сили не достатньо,коли вони рівні то наступає рівновага.
