Теоретичні відомості. Порядок виконання роботи

ВІД ОСВІТЛЕНОСТІ ФОТОЕЛЕМЕНТА

ДОСЛІДЖЕННЯ ЗАЛЕЖНОСТІ СИЛИ ФОТОСТРУМУ

Контрольні питання

Порядок виконання роботи

1. За допомогою ручки 6 встановити світлофільтр, що пропускає світлові промені довжиною хвилі 540 нм.

2. Виставити чутливість приладу. Для цього ручку 8 встановити у крайнє ліве положення.

3. Кювету № 1 (товщина 20 мм) заповнити дистильованою водою та встановити в кюветотримач фотометра. Закрити кришку фотометра та за допомогою ручок "настройки" (3,4) встановити стрілку мікроамперметра (1) в положення „0”.

4. Кювету № 2 почергово заповнити розчинами еозину з концентраціями 0,001; 0,0025; 0,005 та 0,01 %. Виміряти екстинкцію даних розчинів. Вимірювання кожного розчину провести триразово.

5. Побудувати калібрувальний графік, де на осі ординат (Y) відмітити концентрації розчинів, а на осі абсцис (Х) – екстинкцію кожного розчину.

6. Визначити концентрацію еозину в розчині з невідомою концентрацією.

1. Що таке коефіцієнт пропускання та екстинкція?

2. Принцип дії фотометра та його використання.

3. Принцип визначення кількості речовини в розчині за інтенсивністю зафарбування.

4. Що таке калібрувальна крива і для чого її будують?

Лабораторна робота № 18 (30)

Мета роботи: Вивчити явище фотоефекту і його закони, ознайомитися з будовою і принципом дії фотоелементів, зняти і побудувати графік залежності фотоструму від освітленості фотоелемента.

Прилади і приладдя: фотоелемент, джерело світла, мікроамперметр, оптична лава зі шкалою відстані.

Література

1. Грабовский Р.И. Курс физики: Учеб. пособие для с.-х. институтов. – М., 1979. – 552 с.

2. Розумнюк В.Т., Якименко І.Л. Фізика. Основні поняття, явища і закони. – Біла Церква, 2004. – 71 с.

Фоточутливі елементи (вакуумні фотоелементи, фоторезистори, фотодіоди тощо) широко застосовуються в різних галузях науки і виробництва. Принцип роботи цих приладів заснований на явищі фотоефекту, квантооптична природа якого викликає необхідність вивчення основ квантової оптики і квантово-механічної теорії будови речовин.

До явищ, в основі яких лежить взаємодія світла з речовиною, належить фотоелектричний ефект.

Фотоелектричним ефектом називають повне або часткове звільнення електронів від зв'язку з атомами під дією світла.

Розрізняють два види фотоефекту– внутрішній і зовнішній.

Внутрішнім називають фотоефект, при якому електрони звільняються від зв’язку з атомами, але залишаються в речовині як вільні електрони.

Найбільш яскраво цей вид фотоефекту проявляється в напівпровідниках і їх електричний опір залежить від освітленості. Відповідні пристрої називаютьфотоопорами.

Зовнішнім називають фотоефект, при якому електрони звільняються від зв’язку з атомами і виходять за межі освітлюваного тіла. Зовнішній фотоефект має місце переважно в металах.

Розглянемо взаємодію світла з металом (зовнішній фотоефект) на прикладі вакуумного фотоеле-мента. Найпростіший вакуумний фотоелемент являє собою вакуумовану скляну колбу з двома електродами (анодом А і фотокатодом ФК, рис. 18.1). Фотокатод виготовляється з металів (їхніх сплавів або оксидів) з Рис. 18.1.

малою роботою виходу А_вих. електронів.

Роботою виходу А_вих. електрона з речовини називають ту роботу, яку необхідно виконати, щоб електрон вийшов з речовини в оточуючу її пустоту.

Явище виходу електронів з речовини під дією падаючого на неї світла називається фотоемісією.

Звільнені під дією падаючого на фотокатод світла електрони рухаються до анода, який приєднують до позитивного полюса джерела струму (негативний полюс приєднують до катода). Таким чином, у колі виникає електричний струм, який називають фотострумом.

Столєтовим експериментально були відкриті закони зовнішнього фотоефекту:

– фотострум насичення і_ф (тобто максимальне число електронів, що звільняються світлом у секунду) прямо пропорційний освітленості Е фотоелемента:

і_ф ~ Е.

– швидкість v (кінетична енергія ) фотоелектронів зростає зі збільшенням частоти ν падаючого на фотокатод світла і не залежить від його інтенсивності:

.

– за будь-якої освітленості фотоефект починається при певній мінімальній частоті світла n_min, яку називають червоною границею фотоефекту (тобто фотоефект відбувається при частотах n n_min, або довжинах хвиль l l_max враховуючи, що , де с – швидкість світла у вакуумі).

Пояснити явище фотоелектричного ефекту на основі хвильової теорії світла неможливо. Дійсно, енергія світлової хвилі пропорційна її амплітуді, а тому світло будь-якої довжини хвилі за достатньої інтенсивності повинно було б виривати електрони з металу, передаючи їм як завгодно велику енергію, що суперечить експериментальним фактам.

Для пояснення фотоефекту Ейнштейном була розроблена квантова теорія світла, відповідно до якої світло – це потік фотонів (світлових квантів) з енергією hn, де ν – частота хвилі, h – стала Планка. На відміну від інших частинок фотони не мають маси спокою і можуть існувати лише в русі зі швидкістю світла (у вакуумі с=3×10⁸ м/с). Поглинаючись речовиною, фотони зникають, віддаючи свою енергію й імпульс електронам, які завдяки цьому можуть звільнятися від зв'язків з атомами і навіть залишати межі речовини. В останньому випадку енергія фотона hn витрачається на виконання роботи А_вих електрона з металу і передачі йому кінетичної енергії (рівняння Ейнштейна для фотоефекту):

.

Поглинання кожного фотона металом призводить до емісії (виходу) одного електрона, тому максимальне число звільнених світлом за секунду електронів – пропорційне інтенсивності (кількості падаючих на метал квантів) світла. Фотоефект може початися тільки тоді, коли енергія кванта hn дорівнює або більша роботи виходу електрона з металу: hn А_вих. Оскільки , то умова виконується лише при l l_max. Максимальна довжина хвилі l_max (мінімальна частота хвилі n_min), при якій починається фотоефект, називається червоною границею фотоефекту (у цьому випадку ).

Назва "червона границя" зумовлена тим, що з видимого діапазону хвиль червоне світло має найбільше значення l (найменше значення частоти n) і, відповідно найменшу енергію квантів. Збільшення енергії кванта при зменшенні довжини хвилі (збільшенні частоти) призводить не тільки до емісії електронів, а й до надання їм певної кінетичної енергії , де v – швидкість електрона після виходу з освітлюваного металу.

Таким чином, квантово-механічна теорія взаємодії світла з речовиною дозволяє розглянути фотоефект на мікроскопічному рівні і правильно пояснити експериментальні закони Столєтова.

Рис. 18.2.

Для пояснення внутрішнього фотоефекту, крім квантової теорії світла, необхідно врахувати квантово-механічну теорію будови речовин. Відповідно до останньої, в твердих тілах, що складаються з окремих близько розташованих атомів, енергетичні рівні електронів згідно з принципом Паулі розщеплюються в так звані дозволені зони енергії (рис. 18.2). Між дозволеними зонами, як і між енергетичними рівнями вільних атомів, знаходяться заборонені інтервали енергії – заборонені зони Е_g.

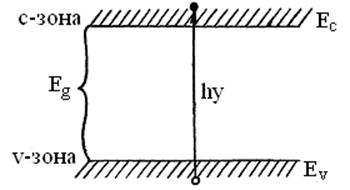

Для речовин, що складаються з одного виду атомів, число дозволених енергетичних зон дорівнює кількості енергетичних рівнів ізольованого атома. Енергетичні рівні, що відповідають електронам валентної оболонки атомів, утворюють валентну зону (V-зону), (рис. 18.3). Енергетичні рівні збуджених станів атомів утворюють дозволену зону енергій, яку називають зоною провідності (С-зоною).

Рис. 18.3.

У напівпровідниках і діелектриках при низьких температурах валентна зона цілком заповнена електронами, а зона провідності порожня. Це означає, що електрони не можуть переміщатися від атома до атома, а отже, речовина електричний струм не проводить.

Якщо за допомогою деякого фактора надати електронові таку енергію, щоб він перейшов з валентної зони в зону провідності, то в результаті цього в с-зоні з'явиться електрон, а в v-зоні – порожнє місце (електронна вакансія). У фізиці напівпровідників цю вакансію називають діркою, яка є квантово-механічною частинкою зі своєю масою і позитивним зарядом.

Електрони зони провідності можуть вільно переміщатися від атома до атома, тобто брати участь у процесі провідності. Електрон валентної зони може перейти на порожнє місце сусіднього атома, що відповідає протилежно спрямованому переміщенню дірки.

Провідність, зумовлена рухом вільних електронів у напівпровідниках, називається електронною провідністю, а дірок – дірковою провідністю.

Легуванням (збагаченням) напівпровідників чужорідними домішками можна одержати кристали з переважною електронною або дірковою провідністю. Напівпровідники з електронною провідністю називаються напівпровідниками n-типу, а з дірковою – р-типу. Якщо напівпровідник з великою концентрацією вільних електронів (n-типу) привести в тісний контакт із напівпровідником р-типу, то внаслідок градієнта концентрації електрони з напівпровідника n-типу будуть дифундувати в напівпровідник р-типу, а дірки – у протилежному напрямку. У результаті цього на границі розділу утвориться подвійний заряджений електричний шар (так званий р-n-перехід, рис. 18.4). Виникаюче в р-n-переході електричне поле перешкоджає подальшому спрямованому переносу носіїв зарядів.

Рис. 18.4.

При освітленні р-n-переходу світлом з енергією квантів більшою ширини забороненої зони Е_g генеруються фотоелектрони й фотодірки (внутрішній фотоефект). Полем р-n-переходу вони розносяться в протилежні сторони, і р-область заряджається позитивно, а n-область – негативно. Якщо такий освітлений елемент замкнути зовнішнім опором, то в утвореному замкнутому ланцюзі проходитиме електричний струм. Обумовлюючу його ЕРС називають фотоелектрорушійною силою (фото ЕРС), а сам струм – фотострумом. Робота фотоелемента на р-n-переході при такому включенні називається режимом короткого замикання.

Таким чином, напівпровідниковий прилад з освітлюваним р-n-переходом може слугувати перетворювачем світлової (наприклад, сонячної) енергії в електричну.

Очевидно, якщо освітити напівпровідник з одним типом провідності (n- чи р-), то внаслідок внутрішнього фотоефекта в ньому з'являться фотоносії струму, в результаті чого опір його зменшиться. Ефект зменшення опору при освітленні лежить в основі роботи фоторезисторів.

Описані фотоелементи (вакуумні й напівпровідникові) широко застосовуються в схемі звукового супроводу кінопроектора, в наукових дослідженнях для реєстрації слабких світлових потоків, в автоматичних лініях виробництва для контролю за якістю і кількістю продукції, що випускається, у фотоекспонометрах, люксметрах, турнікетах метро, для автоматичного вмикання і вимикання зовнішнього освітлення тощо.

Метою даної роботи є дослідження залежності величини фотоструму і_ф напівпровідникового фотоелементу, що працює в режимі короткого замикання, від його освітленості Е.

За першим законом Столєтова:

і_ф ~ Е.

Враховуючи, що , де J – сила джерела світла; r – відстань між точковим джерелом світла і фотоелементом; a – кут між площиною фотоелемента і напрямком на джерело світла. При a = 90° (нормальне падіння променів світла) cos a = cos 90° = 1 маємо:

Е ~ , тоді і_ф ~

Таким чином, величина фотоструму обернено пропорційна квадратові відстані між точковим джерелом світла і фотоелементом.
