Аэродинамические силы. Обтекание тел воздушным потоком




ПОЛНАЯ АЭРОДИНАМИЧЕСКАЯ СИЛА. ЦЕНТР ДАВЛЕНИЯ И АЭРОДИНАМИЧЕСКИЙ ФОКУС



При обтекании твердого тела воздушный поток подвергается деформации, что приводит к изменению скорости, давления, температуры и плотности в струйках потока. Таким образом, около поверхности обтекаемого тела создается область переменных скоростей и давлений воздуха. Наличие различных по величине давлений у поверхности твердого тела приводит к возникновению аэродинамических сил и моментов. Распределение этих сил зависит от характера обтекания тела, его положения в потоке, конфигурации тела. Для изучения физической картины обтекания твердых тел применяются различные способы показа видимой картины обтекания тела. Видимую картину обтекания тел воздушным потоком принято называть аэродинамическим спектром.

Для получения аэродинамических спектров применяют такие приборы, как дымканалы (рис. 16), используют шелковинки, оптические меры исследования (для сверхзвуковых потоков) и др.

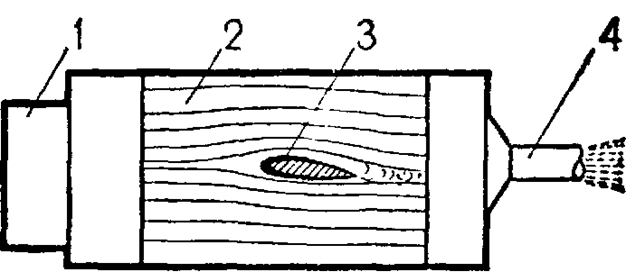

Рис. 16. Дымканал: 1 - источник дыма; 2 - струйки дыма; 3 - обтекаемое тело;

4 - вентилятор



В дымканале аэродинамический спектр создается струйками дыма, выпускаемыми из специального дымаря в поток воздуха, обтекающий тело.

Сущность способа с использованием шелковинок состоит в том, что в интересующих местах на поверхность обтекаемого тела наклеиваются специальные шелковинки, которые при обдуве тела располагаются вдоль обтекающих тело струек. По положению шелковинок судят о характере движения потока вблизи поверхности тела.

Рассмотрим аэродинамические спектры некоторых тел.

Плоская пластинка (рис. 17), помещенная в поток под углом 90°, создает довольно резкое изменение направления движения потока, обтекающего ее: торможение потока перед ней, поджатие струек у ее краев и образование непосредственно за краем пластинки разрежения и больших вихрей, которые заполняют всю область за пластинкой. Позади пластинки можно наблюдать хорошо заметную спутную струю. Перед пластинкой давление будет больше чем в невозмущенном потоке, а за пластинкой вследствие разрежения давление уменьшится.

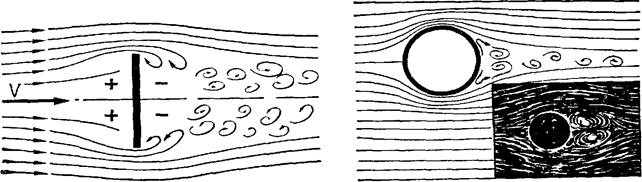

Рис. 17. Аэродинамический спектр плоской пластинки и шара



Симметричное удобообтекаемое (каплеобразное) тело имеет более плавный характер обтекания как в передней, так и в хвостовой частях.

В сечении А-В (наибольшая величина поперечного сечения аэродинамический спектр показывает наибольшую деформацию струек, наибольшее их поджатие. В хвостовой части образуются небольшие завихрения потока, которые создают спутную струю и уносятся потоком, постепенно затухая (рис. 18).

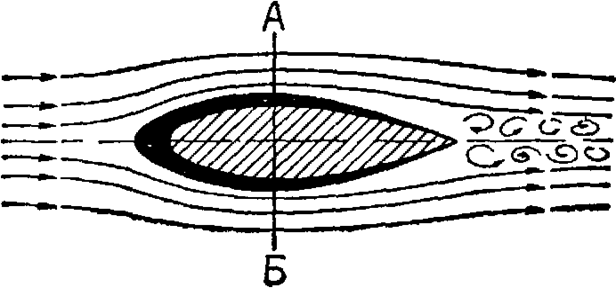

Рис. 18. Аэродинамический спектр удобообтекаемого тела



Удобообтекаемое несимметричное тело по характеру обтекания близко к удобообтекаемому симметричному, и отличается величиной деформации струек в верхней и нижней частях тела (см. рис. 19).



Рис. 19. Аэродинамический спектр удобообтекаемого несимметричного тела

(профиля крыла)



Наибольшая деформация струек наблюдается там, где тело имеет наибольшую величину искривления поверхности тела (точка К). В районе этой точки струйки поджимаются, поперечное сечение их уменьшается. Нижняя, менее искривленная поверхность мало влияет на характер обтекания. Здесь имеет место так называемое несимметричное обтекание. При обтекании воздушным потоком симметричных (и несимметричных) удобообтекаемых тел, помещенных под некоторым углом  к вектору скорости невозмущенного потока (рис. 19), также будем иметь картину несимметричного обтекания и получим аэродинамический спектр, аналогичный тому, что получается при обтекании несимметричного удобообтекаемого тела (см. рис. 20).



Рис. 20. Аэродинамический спектр удобообтекаемого тела (профиля крыла), помещенного в поток под углом a



На верхней поверхности тела, в месте наибольшего поджатия струек, согласно закону неразрывности струй будет наблюдать местное увеличение скорости потока и, следовательно, уменьшение давления. На нижней поверхности деформация потока будет меньше и, следовательно, меньше изменение скорости и давления.

Нетрудно заметить, что степень деформации струек в потоке будет зависеть от конфигурации тела и его положения в потоке. Зная спектр обтекания тела, можно для каждой его точки подсчитать величину давления воздуха и таким образом судить о величинах и характере действия аэродинамических сил. Так как на различные точки поверхности обтекаемого тела (профиля крыла) действуют разные по величине силы давления, результирующая их будет отлична от нуля. Это различие давлений в разных точках поверхности движущегося крыла является основным фактором, обусловливающим появление аэродинамических сил.

Величины давлений на поверхность для различных тел определяют в лабораториях путем продувки в аэродинамических трубах. Полученные значения давлений для каждой точки наносят на специальные графики (рис. 21)

Кроме сил давления, на поверхность крыла по касательной к ней действуют силы трения, которые обусловлены вязкостью воздуха и целиком определяются процессами, происходящими в пограничном слое.

Суммируя распределенные по поверхности крыла силы давления и трения, получим равнодействующую силу, которая называется полной аэродинамической силой.

Точка приложения полной аэродинамической силы на хорде профиля крыла называется центром давления.

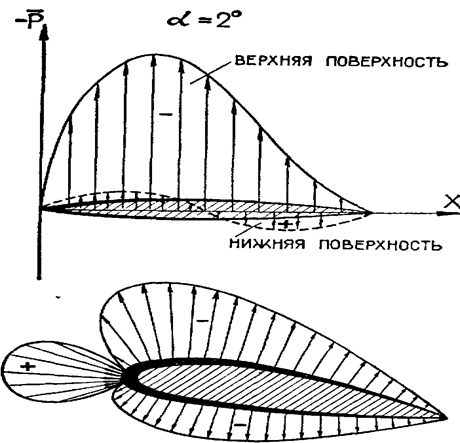

Рис. 21. Распределение давлений по профилю крыла
