Геометрические характеристики крыла. Геометрические характеристики крыла сводятся в основном к характеристикам крыла в плане

Геометрические характеристики крыла сводятся в основном к характеристикам крыла в плане. Геометрическими размерами крыла являются:

- размах l;

- хорда b (корневая и концевая);

- площадь S;

-угол поперечного V(y-пси);	рис.4.

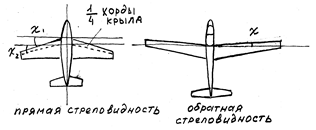

-угол стреловидности c(хи); Стреловидность крыла может измеряться двумя способами: 1. По передней кромке крыла 2. По ¼ хорды крыла. Обычно в технической документации это оговаривается.	рис.5

-удлинение l (лямбда) – отношение размаха крыла к средней хорде l = .

Удлинение у планеров достигает 25, у спортивных самолетов 12-15, у сверхзвуковых самолетов 2-5.

8. СВЯЗАННАЯ И СКОРОСТНАЯ СИСТЕМА КООРДИНАТ.

УСТАНОВОЧНЫЙ УГОЛ.

Системы координат, применяемые в аэродинамике, имеют начало координат в центре тяжести (ЦТ). Так как ЦТ или центр масс (они совпадают) являются такой точкой, вокруг которой происходят все вращения и повороты тела в пространстве.

Установочным углом называется угол между продольной осью ЛА и хордой крыла. Этот угол выбирается таким, чтобы на крейсерской скорости полёта угол атаки имел оптимальное значение, а фюзеляж ЛА создавал минимальное сопротивление.

Рис.6

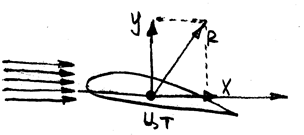

Скоростная система координат – это система координат, ось Х в которой параллельна вектору потока, а ось Y – перпендикулярна ей.

рис.7

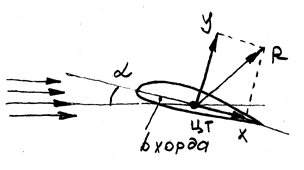

Связанная система координат – это система координат, ось Х в которой параллельна хорде крыла, а ось Y –перпендикулярна ей. Угол атаки профиля крыла - угол между хордой крыла и направлением вектора скорости набегающего потока. Важно понять, что угол атаки - это угол между вектором скорости набегающего потока и хордой крыла, а не между продольной осью ЛА и горизонтом, Этот угол называется углом тангажа и обозначается буквой (тета).
