Режимы работы винта

При обтекании лопасти потоком каждый элемент аналогично элементу крыла создает полную аэродинамическую силу, которую удобно разложить на составляющие – силу тяги (Р _в) и силу сопротивления вращения (Х _вр).

Сила Х _вр создает момент сопротивления вращению, на преодоление которого должен быть затрачен вращающий момент двигателя. Таким образом, сила Х _вр является «вредной» (направлена против вращения), а сила Р _в, идущая на преодоление лобового сопротивления самолета, – полезной.

Рассмотрим характерные режимы работы элемента лопасти винта (рис. 2.10).

1. Режим работы на месте и режим положительной тяги. При работе на месте V = 0. Сила тяги на элементе лопасти максимальна, так как угол атаки максимален.

С увеличением поступательной скорости уменьшается угол атаки элемента лопасти и сила тяги. Это основной рабочий режим элемента лопасти, при котором лопасть обтекается потоком с положительными углами атаки. Режим положительной тяги называется пропеллерным (рис. 2.10, 1).

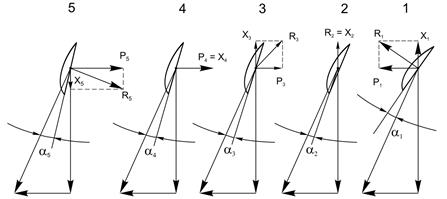

Рис. 2.10. Режимы работы винта:

1 – пропеллерный; 2 – нулевой тяги; 3 – торможения; 4 – авторотации; 5 – ветряка

2. Режим нулевой тяги. При увеличении поступательной скорости уменьшается угол атаки элемента лопасти и полная аэродинамическая сила (она разворачивается к плоскости вращения, и ее составляющая Р уменьшается, приближаясь к нулю). Элемент лопасти работает с небольшим отрицательным углом атаки (–0,5...–1°). Этот режим характерен для планирования с высоты полета самолета при малых режимах.

3. Режим торможения. При дальнейшем увеличении поступательной скорости угол атаки элемента лопасти еще более уменьшается. Полная аэродинамическая сила будет направлена в сторону, обратную полету, отрицательная тяга небольшая.

4. Режим авторотации. При увеличении скорости полетаполная аэродинамическая сила будет направлена по оси вращения винта против полета. Сила сопротивления вращению элемента лопасти в этом случае равна нулю. Винт мощность от двигателя не потребляет и не отдает, он вращается по инерции. Угол атаки отрицательный.

5. Режим ветряка. При больших значениях и отрицательных углах атаки полная аэродинамическая сила отклоняется еще больше, создается значительная отрицательная тяга, а сила сопротивления вращению элемента лопасти оказывается направленной в сторону вращения и, действуя относительно оси вращения, раскручивает вал двигателя.

Все эти режимы винт проходит при отказе двигателя. Из пропеллерного режима винт уходит на режим ветряка и вращается в этом режиме.

Если винт не флюгируется, то необходимо выдерживать наивыгоднейшую скорость планирования, при которой качество максимальное, и произвести посадку на ближайшем аэродроме.
