Процесс парообразования в pv-координатах

За начальную температуру воды при любом давлении, принимают температуру t=0°С. Таким образом, линия I на рис.2 соответствует состояниям так называемой холодной жидкости при разных давлениях, имеющей температуру 0°С (изотерма холодной жидкости). Удельный объем воды при t=0°С принимается равным 0,001 м3/кг. Вследствие незначительной сжимаемости воды, линия I оказывается почти вертикальной прямой. Левее этой прямой находится область равновесного сосуществования воды и льда.

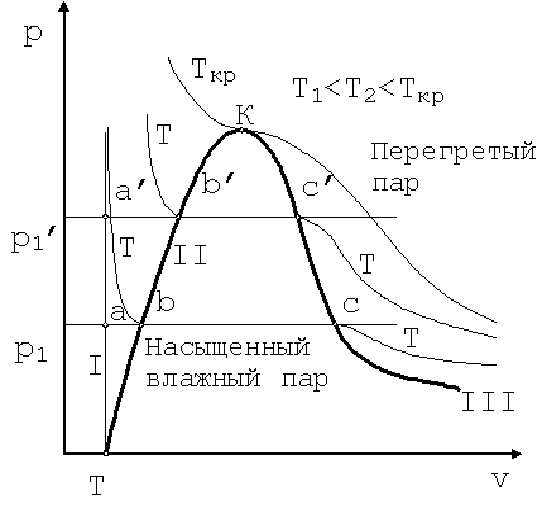

Рис.2.График процесса парообразования в pv-координатах

За начало отсчета u, i и s для воды принято считать тройную точку TT (p0= 611 Па, t0=0,01 0C, v0=0,00100 м3/кг).

Пренебрегая влиянием давления на изменение объема воды, считают для всех состояний на линии I v0=0,00100 м3/кг, u0=0, i0=0 и s0=0.

Конечное состояние воды в стадии подогрева (точка b) определяется достижением при заданном давлении температуры кипения, которая зависит от давления. Из рv—диаграммы следует, что с увеличением давления температура кипения увеличивается. Эта зависимость устанавливается опытным путем.

Состояния кипящей воды для различных давлений будут соответствовать линии II, которая называется нижней пограничной кривой. Она изображает зависимость удельных объемов кипящей воды от давления. На нижней пограничной кривой степень сухости х = 0.

Параметры кипящей воды приводятся в таблицах в зависимости их от давления или температуры. Количество теплоты, необходимое для доведения воды до кипения равно

Дальнейший подвод теплоты к кипящей воде, который осуществляется в испарительном контуре парогенератора, сопровождается бурным парообразованием внутри жидкости и переходом части воды в пар. Таким образом, участку b—с будет соответствовать равновесное состояние смеси жидкости и пара (влажный насыщенный пар). В каждой точке этого процесса вода будет характеризоваться массовой долей содержащегося в ней сухого насыщенного пара (степенью сухости х).

Конечное состояние в этой стадии характеризуется полным превращением жидкости в пар, который будет иметь температуру, равную температуре насыщения (tc=tн) при заданном давлении. Такой пар, как уже упоминалось, носит название сухого насыщенного пара.

Процесс парообразования b—с является одновременно изобарным (p=p1=const) и изотермическим (T=T1=const). При этом затрачиваемая теплота расходуется не на повышение температуры, а только на преодоление сил притяжения между молекулами и на работу расширения пара.

Учитывая, что между температурой насыщения tн и давлением р существует однозначная связь, состояние сухого насыщенного пара будет определяться только одним параметром — давлением или температурой.

Состояния сухого насыщенного пара при разных давлениях будут соответствовать линии III, которая называется верхней пограничной кривой. Совершенно очевидно, что на верхней пограничной кривой в каждой точке степень сухости х=1.

Следует обратить внимание на то, что в процессе парообразования удельный объем воды резко увеличивается. Так, для воды при р = 0,1 МПа удельный объем кипящей водыv=0,001043 м3/кг, тогда как удельный объем сухого насыщенного пара равен 1,696 м3/кг. С увеличением давления эта разница уменьшается и в критической точке К удельные объёмы воды и пара равны 0,00326 м3/кг. При этом tкр=374,15 0С, а pкр=221,29 бар. При давлениях и температурах больших критических процесс парообразования отсутствует. Наблюдается переход воды в пар при пересечении изобары Tкр.

Задание: изучить процесс парообразования и конструкцию парогененератора.
