Передача цифр

Рис. 8. Передача цифр Теперь все цифры дошли до функционального блока ВТ. В этом случае вызов использует систему CCS7 для сигнализации, и, следовательно, аппаратное оборудование CCS7 и функциональные блоки маршрутизации включаются в вызов. Функциональный блок распределения и маршрутизации (C7DR), входящий в подсистему CCS7, предназначен для определения маршрутов всех сообщений и распределения сообщений в соответствующую часть системы. Функциональный блок терминала сигнализации C7ST, также входящий в подсистему CCS7, управляет аппаратным оборудованием терминала сигнализации (ST-7). Здесь также есть свой маршрут для сообщения сигнализации, и это сообщение не передается по тому же самому пути в ЕТС, по которому передается речевое сообщение. Путь сигнала сигнализации проходит через групповой коммутатор между терминалом ST-7 и терминалом ЕТС.

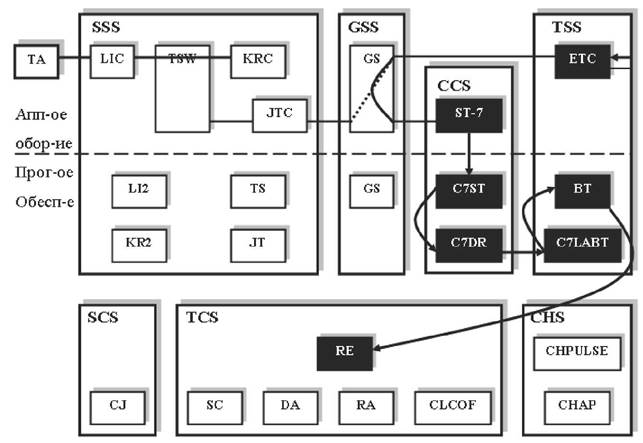

Рис. 9. Прием сигнала подтверждения приема Если вызываемый абонент свободен, то другой коммутатор посылает сигнал подтверждения приема в блок RE, чтобы продолжить установление вызова. Этот сигнал посылается через подсистему TSS и подсистему CCS. Теперь подсистема TSS может закончить установление вызова.

Рис. 10. Завершение установления вызова Подсистема TCS завершает установление вызова:

• Соединение между LIC и JTC выполняется в TSW;

• Включается зарезервированный путь в подсистеме группового коммутатора GSS;

• Устанавливается соединение с В-абонентом;

• Подсистемы TCS, SCS и CHS завершают подготовку к записи данных для тарификации данного вызова.

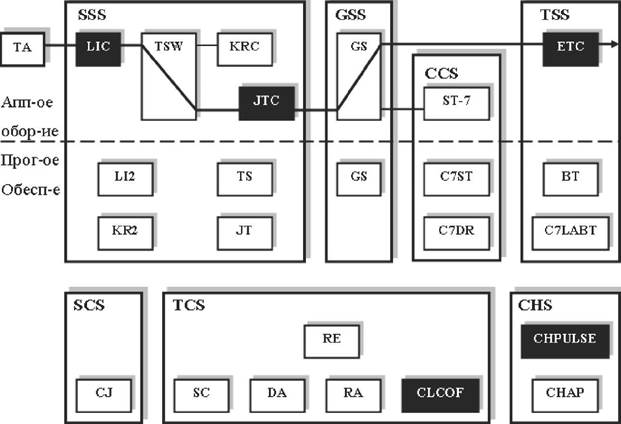

Рис. 11. Контроль за вызовом и тарификация После завершения установления вызова функциональный блок контроля за вызовом и координации функций (CLCOF) переходит к процессу контроля за вызовом. Затем А-абонент принимает звонковый сигнал с коммутатора В-абонента.

Когда вызываемый абонент отвечает, то начинается разговор. Данные об оплате записываются в течение разговора и хранятся в подсистеме CHS.

Часть 1. Цифровая коммутационная система AXE-10 1.5.11 Прекращение вызова

Рис. 12. Прекращение вызова Обычно вызов прекращается, когда звонивший абонент кладет трубку. Это действие определяется аппаратным оборудованием SSS и сигнал передается в функциональный блок CLCOF, который передает команды всему оборудованию прекратить вызов.

Контрольные вопросы

1. Какие главные блоки используются в установлении соединения?

2. Какой комплект, в фазе приема вызова, обнаруживает, что абонент требует соединения?

3. Для чего служит функциональный блок CJ в фазе запроса данных абонента?

4. Какие данные хранит RE individual функционального блока регистра (RE)?

5. Какой функциональный блок ответственен за определение маршрута вызова в фазе анализа цифр?

6. Какие функции выполняет подсистема TCS в фазе завершения установления вызова?

7. Какой функциональный блок передает команды всему оборудованию прекратить вызов?
