Назначение выходных реле Y

Назначение входных реле Х

Типовые операции

«AND»

«OR»

· Входные реле Х считывают состояния внешних физических устройств (кнопки, переключатели, контакты реле и др.) непосредственно подключенных к входным клеммам ПЛК.

· Каждый входной контакт Х может использоваться в программе неограниченное число раз.

· Выходные реле Y управляют состоянием физических выходных контактов ПЛК (релейных или транзисторных), а следовательно и устройствами нагрузки (лампы, ТЭНы, катушки реле и др.) непосредственно подключенными к выходным клеммам ПЛК.

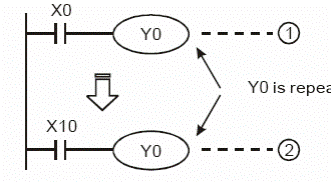

· Каждый выходной контакт Y может использоваться в программе неограниченное число раз, но выходную катушку Y рекомендуется использовать в программе не более одного раза, т.к. при повторении катушки Y, состояние выхода будет определяться последним Y в скане.

Состояние выхода Y0 будет определяться только контактом Х10. Состояние сигналов входов/выходов может опрашиваться в программе с помощью

различных инструкций.

Для запоминания двоичных результатов логических связей (состояний сигналов "0" или "1") внутри программы применяется промежуточная память (внутреннее реле). Они соответствуют промежуточным реле в системах управления на релейной логике.

В контроллерах DVP используется три типа внутренних реле:

1. Общие, которые не сохраняют свое состояние при отключении питания;

2. Энергонезависимые, которые сохраняют свое состояние при отключении питания;

3. Специальные, которые предоставляют в распоряжение пользователя специальные функции

Внутренние реле программируются как выходы. Однако отсутствует возможность присоединить к ним внешние устройства. Они могут использоваться в программе неограниченное число раз.

Для многих процессов управления необходимы реле времени. В релейной технике для этого применяются реле времени с задержкой на включение или выключение. В ПЛК для этих целей используются внутренние элементы памяти, называемые таймеры, характеристики которых могут определяться программой.

В ПЛК для подсчета событий используются внутренние элементы памяти, называемые счетчиками, которые могут быть нескольких видов.

Работа и назначение счетчиков:

Когда входной сигнал счетчика изменяет свое состояние с 0 на 1, текущее значение счетчика С увеличится/уменьшится на единицу и когда оно станет равным заданному значению (уставке), рабочий контакт счетчика включится.
