Основное окно программы

Описание интерфейса пользователя

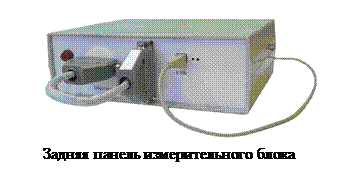

Измерительный блок

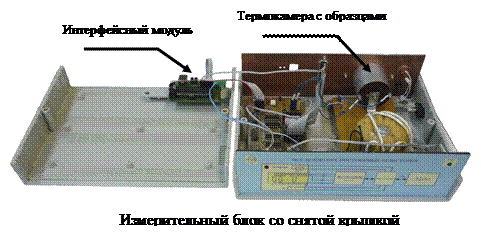

На фото представлен измерительный блок со снятой крышкой. В блоке установлена термокамера с исследуемыми образцами, плата источника питания, плата с электронными узлами измерительных преобразователей и микропроцессорная плата интерфейсного модуля.

Программный интерфейс пользователя организован как работа за классическим измерительным стендом, оснащенным различными источниками воздействия и регистрирующими измерительными приборами. Можно сказать, что эти устройства реально реализованы в лабораторном стенде, но не имеют отдельных корпусов и индицирующих устройств. Последние представлены только на экране монитора компьютера.

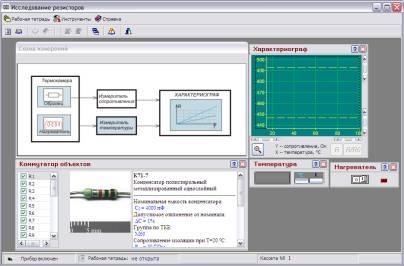

Основное окно программы показано на рисунке 3.1.

Рисунок 3.1 Основное окно приложения

Программный интерфейс пользователя построен по принципу многооконного приложения. Центральное место занимает окно с обобщенной схемой измерений, которая реализована в лабораторном стенде.

На схеме присутствует набор управляющих и регистрирующих инструментов. Внешний вид приборных панелей, естественно, отличается от реально существующих приборов. Более того, на них есть специальные кнопки, которых в принципе не бывает на реальных устройствах: например, кнопка «Справка», позволяющая получить справочную информацию о данном приборе.

Непременным атрибутом при работе за классическим измерительным стендом является Рабочая тетрадь, в которую экспериментатор заносит показания приборов. В программе эта возможность также реализована. Рабочая тетрадь открывается в отдельном окне с помощью команд меню или кнопок панели управления.

Команды меню основного окна

Команды меню разбиты на четыре группы.

1. Рабочая тетрадь.

1.1. Новая. Создать новую запись о «Рабочей тетради» в базе данных.

1.2. Открыть. Открыть существующую в базе данных «Рабочую тетрадь».

1.3. Удалить. Удалить запись о «Рабочей тетради» в базе данных. Эта команда доступна только тогда, пока не открыта ни одна «Рабочая тетрадь», т.е. только сразу же после запуска приложения.

1.4. Открыть отчет. Открыть существующий или создать новый отчет. Команда доступна только при открытой «Рабочей тетради».

1.5. Закрыть отчет. Команда доступна только при открытом отчете.

1.6. Выход. Выход из приложения.

2. Инструменты.

2.1. Параметры копирования. Вызывает диалог представления графиков при копировании (в виде растра или в виде метафайла). Выбор представления зависит от возможностей Вашего принтера и определяется экспериментально.

2.2. Упорядочить. Возвращает окна всех инструментов в их положение по умолчанию.

2.3. Открыть Excel. Открывает приложение MS Excel с открытым рабочим файлом, одноименным с рабочей тетрадью.

2.4. Закрыть Excel. Запоминает изменения в рабочем файле и закрывает приложение MS Excel.

3. Справка.

3.1. Содержание. Запускает файл справки.

3.2. О программе. Выводит справочное окно «О программе».

Все кнопки на панели управления имеют всплывающие подсказки. Все команды, связанные с кнопками панели, дублируются в меню, но не все команды меню дублируются кнопками панели управления.
