Рабочая тетрадь. Рабочая тетрадь предназначена для ведения текущих записей результатов измерений, расчетов, построенных на полученных результатах

Рабочая тетрадь предназначена для ведения текущих записей результатов измерений, расчетов, построенных на полученных результатах, и построения графиков. Все данные рабочей тетради хранятся в базе данных. База данных – это файл с расширением *.mdb. Каждой рабочей тетради соответствует свой файл с уникальным названием.

Рабочая тетрадь состоит из трех связанных частей:

Таблицы – в ней сосредоточены значения измеряемых величин и результаты расчетов, полученных из измеренных данных;

Формулы – здесь располагаются формулы, необходимые для расчетов; их можно добавлять, удалять и редактировать;

Графики – здесь сосредоточены графики, построенные как по измеренным данным, так и по результатам расчетов; их также можно добавлять, удалять и редактировать.

Переключаться между частями рабочей тетради можно при помощи ярлычков, расположенных в верхней части окна.

Таблицы

В этой части рабочей тетради в первую очередь представлены значения измеряемых величин и расчетных величин, полученных на основе измеряемых. Эти значения оформлены в виде таблицы, расположенной в нижней части окна. Изменить эти данные нельзя, их можно только просматривать. Одна таблица соответствует одному измерению. Под измерением понимается один эксперимент, в котором получены одна или несколько строк с данными, позволяющими рассчитать нужные Вам величины или построить нужные Вам зависимости.

Выше таблицы с результатами располагается информационная область, в которой представлены:

– название объекта исследований; материал, из которого он изготовлен;

– параметры объекта исследований.

В левой верхней части окна рабочей тетради имеется таблица с названием измерения и датой его проведения, а также таблица с названиями образцов, которые включены в данное измерение. С помощью «мыши» или стрелок клавиатуры можно перемещаться по уже имеющимся результатам. При этом в таблице результатов показываются измеренные и рассчитанные данные выбранного измерения и выбранного образца (одного).

Кнопка позволяет редактировать название измерения. При нажатии на нее появляется окно для ввода названия.

В правой верхней части окна рабочей тетради находится панель управления измерениями.

Кнопки панели управления реализуют следующие команды:

Новое – открывает новое измерение. В таблице появляется новая запись с названием по-умолчанию и датой проведения измерения и включается режим редактирования названия – появляется окно ввода с названием. Эта кнопка становится доступной после того, как будет измерено не менее десяти точек температурной зависимости. После нажатия этой кнопки, она становится недоступной, а кнопка "Записать" – доступной.

Примечание. Выбор образцов, видимых на характериографе, нужно осуществлять до нажатия кнопки "Новое", иначе коммутатор объектов будет недоступен, пока Вы не осуществите запись данных.

Записать – записывает несколько строк данных в таблицу рабочей тетради. При этом записываются данные только для тех образцов, которые были выбраны в коммутаторе объектов. После записи кнопка становится недоступной, а кнопка "Новое" – доступной. Можно выбирать новые образцы в коммутаторе объектов.

Удалить – удаляет все измерение вместе со связанными с ним формулами.

Копировать в Excel – копирует экспериментальные результаты в приложение MS Excel.

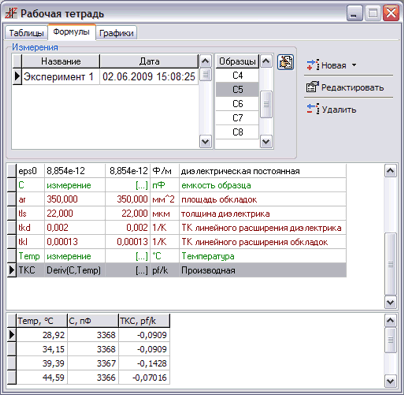

Формулы

В этой части рабочей тетради в первую очередь представлены выражения, с помощью которых производятся расчеты.Выражения строятся на основе измеренных данных и уже существующих выражений. Хотя в таблице данных представлен только один из измеренных образцов, введенные формулы применяются для всех образцов данного измерения (под измерением понимается один эксперимент, в котором получены одна или несколько строк с данными). Список всех формул, доступных в данном измерении, располагается в центральной части окна рабочей тетради.

В первой колонке списка отображаются идентификаторы, которые могут быть использованы при построении новых выражений. Во второй колонке представлены собственно выражения, в третьей – результат расчета, в четвертой – размерность и в пятой – комментарии, позволяющие пояснить назначение данного выражения. В случае, если идентификатор представляет собой экспериментальное значение, вместо выражения во второй колонке стоит слово «измерение». Выражения могут быть скалярными и векторными. В первом случае в выражении не содержится ни одного векторного идентификатора, оно имеет одно значение, которое и представлено в колонке результата. Если выражение векторное, это значит, что оно имеет несколько значений, которые отображаются в таблице, расположенной внизу окна рабочей тетради. В этом случае в колонке результата (третьей) ставится знак [...]. Все экспериментальные результаты – векторные. Если в формуле присутствует хоть один векторный идентификатор, то все выражение становится векторным.

Зеленым цветом выделены измеренные значения, коричневым – параметры образцов. Эти выражения изменить нельзя.

Если в формуле содержится ошибка, то строка в списке выделяется красным цветом. В формулах могут присутствовать только идентификаторы, расположенные выше по списку.

Графики

В этой части рабочей тетради представлены графики, построенные как по измеренным данным, так и по результатам расчетов.

Каждый график может быть либо одной кривой, либо семейством кривых, зависящих от параметра.

В верхней части окна расположена область управления, позволяющая просматривать, добавлять, удалять и редактировать графики. В левой части области имеется таблица с названием графика. Именно это название будет отображаться в качестве заголовка. С помощью «мыши» или стрелок клавиатуры можно перемещаться по уже имеющимся графикам. При этом они отображаются в области построения.

Кнопка позволяет редактировать название графика. При нажатии на нее появляется окно для ввода названия.

В правой верхней части окна рабочей тетради находится панель управления графиками.

Эти кнопки реализуют следующие команды:

Новый – открывает новый график. В таблице появляется новая запись с названием по-умолчанию и включается режим редактирования названия – появляется окно ввода с названием.

Редактировать – позволяет редактировать график.

Удалить – удаляет график, отмеченный в таблице.
