Ящик зернотуковый




Ящик зернотуковый (рисунок 7) представляет собой сварную емкость с двумя отсеками (для семян и удобрений), состоящую из стенки передней поз.8, стенки средней поз.5, стенки задней поз.2, двух боковин поз.1 и поз.7 и дна поз.16

На раме модуля ящик устанавливается с помощью двух опор: левой поз.9 и правой поз.13.

Крышка ящика поз.4 имеет защелку поз.3 и два подпружиненных фиксатора поз.6 для фиксации крышки в закрытом и открытом положениях.

На правой боковине ящика поз.7 установлена укороченная боковина поз.15 для крепления привода.

На средней стенке поз.5 ящика установлены заслонки поз.17.

Если высев семян производится без высева минеральных удобрений, заслонки снимают, и оба отделения ящика служат емкостью для семян.

При этом отверстия в задней стенке ящика для туковых высевающих аппаратов прикрывают задвижками поз.2 (см. рисунок 10).

К дну ящика крепится блок зерновых высевающих аппаратов поз.10 и циферблат, на котором установлен рычаг поз.12 регулятора нормы высева семян.

На передней стенке поз.8 ящика установлен механический указатель уровня семян.

При заправке ящика семенами поплавок указателя уровня семян необходимо откинуть на кромку боковины.

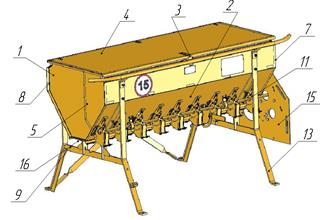

Рисунок 7. Ящик зернотуковый с укороченной боковиной

1-боковина левая; 2-стенка задняя; 3-защелка; 4-крышка; 5-стенка средняя;6-фиксатор; 7-боковина правая; 8-стенка передняя; 9-опора левая;

10-блок зерновых высевающих аппаратов; 11-блок туковых высевающих аппаратов;12-рычаг регулировки нормы высева; 13-опора правая; 14-рычаг опоражнивателя; 15-боковина механизма привода; 16-дно; 17-заслонка.
