Привод независимый

Механизм привода осуществляет вращение валов зерновых и туковых аппаратов.

Состоит из цепных и зубчатых передач (см. рисунок 12)

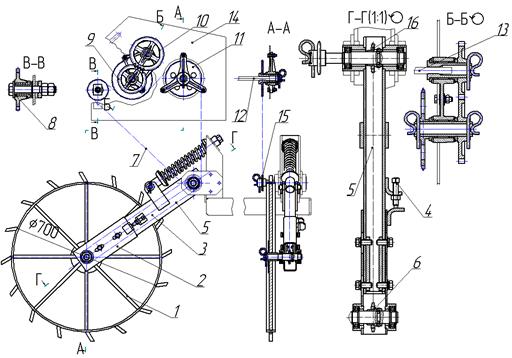

Рисунок12. Привод независимый

1 –колесо привода; 2–вставка; 3-рычаг; 4-болт; 5- цепь нижняя ПР-15,875;

6-звёздочка приводная z = 12; 7-цепь верхняя ПР 15,875; 8-звёздочка натяжная z = 18; 9 и 10- сменные шестерни (z = 16; z = 25; z = 30; z =39); 11-сменные звёздочки z = 14; z = 16; z = 24; z = 32; 12-вал зерновых аппаратов; 13-вал туковых аппаратов; 14-боковина зернотукового ящика; 15-звездочка z = 14; 16-звёздочка z = 12.

При переводе сеялки в рабочее положение колесо привода поз.1 опускается и заглубляется в почву. Вращение от колеса втулочно-роликовой цепью поз.5 через звёздочку z = 12 поз.6 передаётся на звёздочку z = 12 поз.16. Далее втулочно –роликовой цепью вращение через звёздочку z = 14 поз.15 передаётся на сменную звёздочку поз.11, установленную на подшипнике скольжения и вращающую вал зерновых аппаратов поз.12.

Колесо привода поз.1 и приводная звёздочка поз.6 установлены на одном валу. Перемещение звёздочки на валу в продольном направлении фиксируется штифтом. Звёздочки поз.16 и поз.15 установлены на валу в подшипниковых опорах кронштейна рамы см.рис 3 поз. 11. Перемещение звёздочки поз.16 на валу в продольном направлении также фиксируется штифтом.

Приводные звёздочки поз.6 и поз.16 защищены от загрязнения телескопическим кожухом, который состоит из прямоугольных труб, входящих друг в друга: вставка поз.2 и рычаг поз.3. Регулировка и натяжение цепи производится болтом поз.4.

Шестерня поз.9, закрепленная на втулке, вращает шестерню поз.10, установленную на валу туковых аппаратов поз.13.

Шестерни поз.9 и поз.10 являются сменными, обеспечивающими в различных сочетаниях за счет изменения передаточного числа грубую (предварительную) регулировку нормы высева туков.

Звездочка поз.8 служит для натяжения цепи поз.7. Натяжная звёздочка поз 8,сменные шестерни и сменные звёздочки установлены на укороченной боковине зернового ящика.
