Вопрос 42

Схема простейших паросиловых установок, работающих по циклу Ренкина

Цикл Ренкина

В паросиловых установках применяют цикл Ренкина. В цикле Ренкина охлаждение влажного пара в конденсаторе производится до превращения его в воду.

Различают цикл Ренкина с сухим насыщенным паром и с перегретым паром (рис. 8.3). В цикле Ренкина с сухим насыщенным паром сухой насыщенный пар с параметрами p1, T1, i1 поступает из парового котла в турбину (точка 1 на рис. 8.3), где адиабатно расширяется от давления p1 до давления p2 (точка 2). После турбины влажный насыщенный пар с параметрами p2, T2, i2 поступает в конденсатор, где полностью конденсируется при постоянных давлении и температуре (точка 3). Питательная вода с помощью насоса сжимается до давления p1, равного давлению в паровом котле, и подаётся в котёл (точка 4). Параметры воды на входе в котёл – p1, T2, i4. В паровом котле питательная вода смешивается с кипящей водой, нагревается до температуры кипения и испаряется

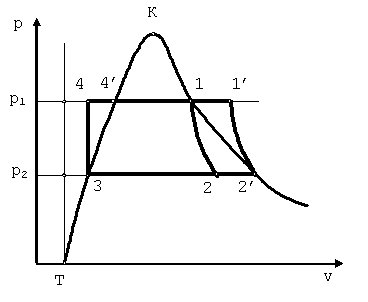

Рис. 8.3. Цикл Ренкина

Цикл Ренкина состоит из следующих процессов:

4′-1 – процесс парообразования в котле при постоянном давлении;

1-2 – процесс адиабатного расширения пара в турбине;

2-3 – процесс конденсации влажного пара в конденсаторе с отводом теплоты с помощью охлаждающей воды;

3-4 – процесс адиабатного сжатия воды в насосе от давления p2 до давления p1;

4-4’ – процесс подвода теплоты к воде при давлении p1 в паровом котле до соответствующей этому давлению температуры кипения.

Термический к. п. д. цикла
