В параграфе 7.4 были рассмотрены цифровые синтезаторы с косвенным синтезом частоты, одним из главных элементов которых можно назвать фазовый дискриминатор. Аналогичные устройства применяют в любых цифровых системах фазовой автоподстройки частоты, используемых как для синтеза колебаний с постоянной частотой, так и для частотной или фазовой модуляции и демодуляции ВЧ сигналов. Параметры фазового дискриминатора определяют наивысшую рабочую частоту или частоту сравнения петли ФАПЧ, а также такие важнейшие показатели, как ширина полосы захвата и полосы удержания петли ФАПЧ.

В цифровых системах ФАПЧ, в основном, используют следующие виды фазовых дискриминаторов:

· фазовый детектор (ФД) на логическом элементе «Исключающее ИЛИ»;

· фазовый детектор на RS-триггере или JK-триггере;

· цифровой частотно-фазовый детектор (ЧФД).

Первые два типа детекторов характеризуются тем, что на их выходе присутствует постоянное напряжение, пропорциональное сдвигу фаз при равенстве частот входного и опорного сигналов, и биения, частота которых зависит от разности частот этих сигналов, если эти частоты не равны. При этом биения могут иметь в некотором диапазоне расстроек постоянную составляющую, приводящую петлю ФАПЧ в конце концов к захвату частоты входного сигнала, но при достаточно большой частотной расстройке биения становятся практически гармоническими и захват частоты является уже невозможным. Ясно, что при этом полоса захвата системы уже полосы удержания. Рисунок 7.7.1 иллюстрирует процесс захвата частоты системой ФАПЧ с ФД на логическом элементе «Исключающее ИЛИ» (показана зависимость выходного напряжения ФД от времени, полученная путем моделирования работы петли ФАПЧ на ЭВМ). В данном случае начальная расстройка частоты ГУН настолько велика, что биения выходного напряжения ФД являются чисто гармоническими и их постоянная составляющая равна нулю, т.е. ФД не оказывает подстраивающего действия на ГУН (левая часть рисунка). На ГУН подается внешнее управляющее воздействие, медленно сдвигающее его частоту к значению, при котором возможен захват его частоты петлей ФАПЧ; при этом форма биений выходного колебания ФД начинает отличаться от гармонической, появляется постоянная составляющая, оказывающая воздействие на среднее значение частоты ГУН (средняя часть рисунка). В какой-то момент частота ГУН попадает в полосу захвата петли ФАПЧ – и происходит захват: после короткого переходного процесса на выходе ФД устанавливается постоянное напряжение, пропорциональное разности фаз опорного колебания и колебания ГУН, поступающих на ФД (правая часть рисунка).

Рис.7.7.1

В отличие от фазовых детекторов, у частотно-фазового детектора при любых частотных расстройках на выходе нет биений, но присутствует постоянное напряжение, подстраивающее регулируемый генератор так, чтобы уменьшить эту расстройку. Таким образом, выходное напряжение ЧФД является функцией как разности фаз (в синхронном режиме), так и разности частот (в случае отсутствия синхронизма) поступающих на него колебаний. Благодаря этому в системе ФАПЧ, содержащей цифровой частотно-фазовый детектор, полоса захвата равна полосе удержания.

Рис. 7.7.2.

На рис.7.7.2 показана структура простейшего цифрового ЧФД, построенного на двух D-триггерах. Состояния их выходов определяют работу транзисторных ключей VT1, VT2 следующим образом.

Q1=1, Q2=1 - элемент «логическое И» DD3 выставляет на своем выходе логическую 1, которая через устройство задержки подается на входы CLR триггеров, сбрасывая их выходы в 0.

Q1=0, Q2=0 - оба ключа разомкнуты, выход ЧФД - в третьем состоянии.

Q1=1, Q2=0 - ключ VT1 замкнут, VT2 разомкнут, на выходе ЧФД напряжение, близкое к напряжению питания, что соответствует логической 1.

Q1=0, Q2=1 - ключ VT1 разомкнут, VT2 замкнут, на выходе ЧФД напряжение, близкое к нулю, что соответствует логическму 0.

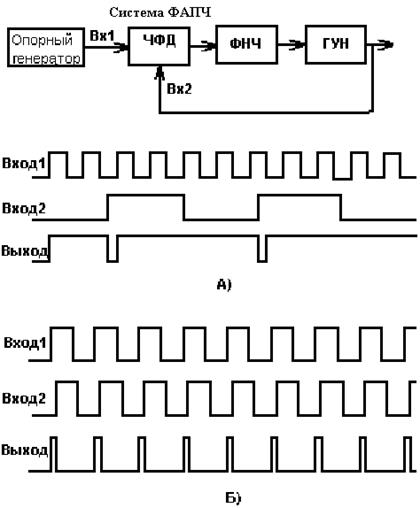

Рассмотрим поведение схемы в случае, когда частота сигнала на Входе 1 выше частоты на Входе 2, рис.7.7.3А. Из рисунка видно, что при этом единица на выходе ЧФД будет появляться чаще, чем 0 (триггеры срабатывают по положительному фронту на синхровходе), и частота ГУН будет подтягиваться выше, к частоте опорного генератора (предполагается, что ГУН выполнен с использованием варикапа). Это будет продолжаться до тех пор, пока частоты не станут равными, что приведет к захвату частоты ГУН. В случае, когда в исходном состоянии частота ГУН значительно выше частоты опорного генератора, на выходе ЧФД будет преобладать 0, понижая частоту ГУН вплоть до ее захвата петлей ФАПЧ.

Рис. 7.7.3

Поведение ЧФД в режиме синхронизации (захвата) показано на рис.7.7.3Б. Оно является типичным для цифровых фазовых детекторов, обычно вырабатывающих импульсы, длительность которых пропорциональна сдвигу фаз между входными импульсами. Элемент задержки в этом режиме играет важную роль, не давая выходным импульсам сократить свою длительность до 0, что привело бы к переходу ключей в третье состояние на относительно долгое время, большее нескольких периодов входных сигналов. При такой ситуации ЧФД перестает управлять работой ГУН на некоторое время, и частота последнего дрейфует в неопределенном направлении, пока разность фаз не достигнет такой величины, при которой петля ФАПЧ снова сможет захватить частоту ГУН. После этого описанный цикл повторится снова, т.е. будут присутствовать низкочастотные паразитные флуктуации фазы ГУН, которые существенно испортят чистоту спектра его колебания. Как было сказано, элемент задержки в составе ЧФД позволяет избежать этого неприятного явления.

Современные ЧФД выпускаются в виде ИМС, и могут работать на частотах до 200 МГц, что позволяет их использовать в ПЧ трактах радиопередающих устройств современных стандартов связи. Они имеют средства для устранения зоны нечувствительности по фазе, расположенной в центре фазовой характеристики. Примером современной микросхемы ЧФД может послужить AD9901, структура которой представлена на рис. 7.7.4. Принципиально она отличается от рассмотренной выше (рис. 7.7.2) наличием делителей частоты входных сигналов на D-триггерах. Они обеспечивают фазовому дискриминатору, выполненному на элементе «Исключающее ИЛИ», прямоугольные колебания для улучшения его работы, а также сдвигают зону нечувствительности из центра фазовой характеристики на ее края.

Рис. 7.7.4.

Рис. 7.7.5.

Вид характеристики такого ЧФД показан на рис. 7.7.5, где видны зоны нечувствительности и нелинейности в зависимости от рабочей частоты детектора. Отметим, что на частотах в сотни кГц эта характеристика имеет линейный участок протяженностью на все 360°.

Существуют две разновидности ЧФД, различающиеся по способу построения их выходных каскадов: ЧФД с выходом по напряжению (рис. 7.7.4) и ЧФД с выходом по току; последний вариант чаще называют схемой подкачки заряда или «зарядовым насосом» (или СР - charge pump), о применении которого в схеме петли ФАПЧ уже упоминалось в параграфе 7.4. Заменив транзисторы VT1 и VT2 на рис. 7.7.2 на источники тока, как это показано на рис. 7.7.6, получаем схему ЧФД charge pump в обобщенном виде [23].

Рис. 7.7.6.

Рис.7.7.7.

От того, какие импульсы – тока или напряжения - вырабатывает схема ЧФД, зависит тип подключаемого к выходу ЧФД петлевого фильтра; соответственно, различаются и характеристики всей петли ФАПЧ. На рис. 7.7.7 приведены часто встречающиеся варианты схем петлевых фильтров для «токового» и «потенциального» вариантов исполнения выходных каскадов ЧФД. Для улучшения фильтрующих свойств петлевого фильтра по отношению к импульсным помехам, проникающим с выхода ЧФД на управляющий вход ГУН, иногда применяют дополнительное фильтрующее звено (ДФЗ), элементы которого выделены на нижней схеме рисунка пунктиром. Операционный усилитель, включенный между петлевым фильтром и управляющим входом ГУН, служит буферным каскадом, уменьшающим нагрузку на фильтр со стороны входа ГУН. Сам операционный усилитель должен иметь при этом минимальный входной ток (пикоамперы) и низкий уровень собственных шумов. Напомним (см. параграф 7.4 и рис. 7.4.3), что токи утечки, возникающие в элементах (емкостях) петлевого фильтра или же ток нагрузки со стороны управляющего входа ГУН приводят к проникновению нежелательных составляющих с частотой сравнения и ее гармоник в спектр колебания ГУН.

Отдельно следует сказать о работе петли ФАПЧ, в которой применяется ЧФД с токовым выходом «charge pump», нагруженным на петлевой фильтр, в состав которого входит идеальное интегрирующее звено. В параграфе 7.4 уже было отмечено, что в этом случае петля ФАПЧ приобретает свойство астатизма, т.е. фазовая ошибка в установившемся синхронном режиме не зависит от начальной частотной расстройки ГУН относительно колебания опорного генератора и, в идеальном случае, всегда стремится к нулю. Покажем это на примере схемы, изображенной на рис. 7.7.6.

Пусть петля ФАПЧ имеет простейшую структуру, подобную изображенной на рис.7.7.3; это не снижает общности наших рассуждений. На Входе 1 ЧФД присутствует колебание опорного генератора с постоянной частотой w_ОП = рj_ОП (где р = d / dt – оператор дифференцирования, j_ОП – линейно возрастающая полная фаза опорного колебания). На Входе 2 ЧФД присутствует, в свою очередь, колебание ГУН с частотой, зависящей от Е_УПР(р) - управляющего воздействия ЧФД, передающегося через петлевой фильтр:

w_ГУН = рj_ГУН = w_{ГУН СВ.} – 2pS_ГУН Е_УПР(р),

где j_ГУН – полная фаза колебания ГУН, w_{ГУН СВ.} – значение частоты ГУН без управляющего воздействия от ЧФД («свободное»), S_ГУН – крутизна линейного участка статической модуляционной характеристики ГУН.
