Пример

Рассмотрим следующую модель данных предприятия (см. рис. 4.2): предприятие состоит из отделов, в которых работают сотрудники. В каждом отделе может работать несколько сотрудников, но сотрудник не может работать более чем в одном отделе.

Поэтому, для информационной системы управления персоналом необходимо создать групповое отношение, состоящее из родительской записи ОТДЕЛ (НАИМЕНОВАНИЕ_ОТДЕЛА, ЧИСЛО_РАБОТНИКОВ) и дочерней записи СОТРУДНИК (ФАМИЛИЯ, ДОЛЖНОСТЬ, ОКЛАД). Это отношение показано на рис. 4.2 (а) (Для простоты полагается, что имеются только две дочерние записи).

Для автоматизации учета контрактов с заказчиками необходимо создание еще одной иерархической структуры: заказчик - контракты с ним - сотрудники, задействованные в работе над контрактом. Это дерево будет включать записи ЗАКАЗЧИК (НАИМЕНОВАНИЕ_ЗАКАЗЧИКА, АДРЕС), КОНТРАКТ(НОМЕР, ДАТА,СУММА), ИСПОЛНИТЕЛЬ (ФАМИЛИЯ, ДОЛЖНОСТЬ, НАИМЕНОВАНИЕ_ОТДЕЛА) (рис. 4.2 b).

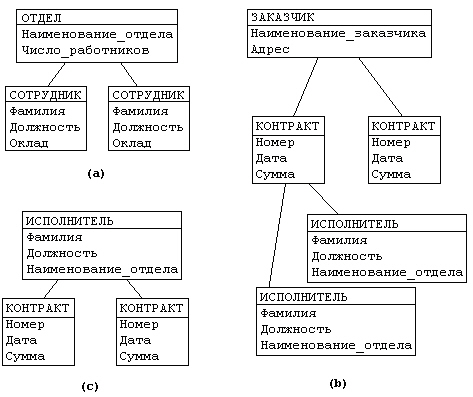

Рис. 4.2. Пример иерархической базы данных

Из этого примера видны недостатки иерархических БД:

Частично дублируется информация между записями СОТРУДНИК и ИСПОЛНИТЕЛЬ (такие записи называют парными), причем в иерархической модели данных не предусмотрена поддержка соответствия между парными записями.

Иерархическая модель реализует отношение между исходной и дочерней записью по схеме 1:N, то есть одной родительской записи может соответствовать любое число дочерних.

Допустим теперь, что исполнитель может принимать участие более чем в одном контракте (т.е. возникает связь типа M:N). В этом случае в базу данных необходимо ввести еще одно групповое отношение, в котором ИСПОЛНИТЕЛЬ будет являться исходной записью, а КОНТРАКТ - дочерней (рис. 4.2 c). Таким образом, мы опять вынуждены дублировать информацию.

Операции над данными, определенные в иерархической модели:

· Добавить в базу данных новую запись. Для корневой записи обязательно формирование значения ключа.

· Изменить значение данных предварительно извлеченной записи. Ключевые данные не должны подвергаться изменениям.

· Удалить некоторую запись и все подчиненные ей записи.

· Извлечь корневую запись по ключевому значению, допускается также последовательный просмотр корневых записей.

· Извлечь следующую запись (следующая запись извлекается в порядке левостороннего обхода дерева).

В операции ИЗВЛЕЧЬ допускается задание условий выборки (например, извлечь сотрудников с окладом более 10 тысяч руб.)

Как видим, все операции изменения применяются только к одной "текущей" записи (которая предварительно извлечена из базы данных). Такой подход к манипулированию данных получил название "навигационного".

Поддерживается только целостность связей между владельцами и членами группового отношения (никакой потомок не может существовать без предка). Как уже отмечалось, не обеспечивается автоматическое поддержание соответствия парных записей, входящих в разные иерархии.
