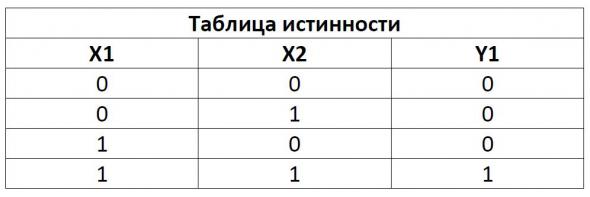

Смысл элемента в том, чтобы получить на выходе логический уровень нужно подать на все входы логические единицы (в данном примере их только два, но бывает и больше), то есть И на 1 вход И на 2 вход. Если подать единицу только на один вход, из выхода не будет напряжение идти, будет логический ноль. Думаю по таблице истинности понять его работу нетрудно. На рисунке изображён элемент 2И, то есть у него 2 входа. Наши российские (и советские) микросхемы это все серии ЛИ, например К155ЛИ1.

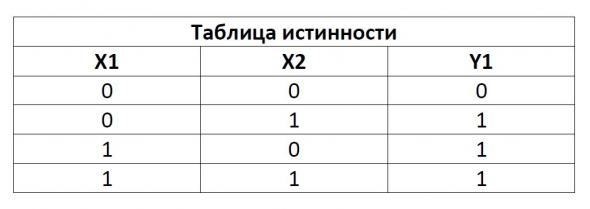

Чтобы на выходе появился логический уровень, нужно чтобы на любом входе ИЛИ на все входы подать логическую единицу. У элемента бывает более чем 2 входа, так же как и на элементе И. Элементы ИЛИ это микросхемы серии ЛЛ, например К155ЛЛ1.

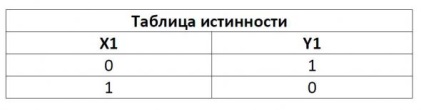

Элемент НЕ выполняет роль инвертора. На выходе всегда логическая единица, пока на входе логический нуль и наоборот. Наши микросхемы это серии ЛН: К155ЛН1, К561ЛН2 и т.д.
