Порядок выполнения работы. Резонансные явления в линейных электрических цепях

Резонансные явления в линейных электрических цепях.

Выполнил: ст.гр. 01-406 Загоровский В.В.

Цель работы: исследование явления резонанса напряжений при последовательном соединений катушки индуктивности и конденсатора. Построить векторные диаграммы и резонансные кривые.

1) Собрать цепь изображенную на рисунке. Катушку подключить к зажимам 220 В при снятом ярме катушки.

2) Установить с помощью ЛАТР входное напряжение в пределах 10-15 В (по указанию преподавателя). Изменяя емкость С от 12 до 34 мкФ, снять показания приборов для пяти точек (по 2 до, 2 после и 1 во время резонанса).

3) Вычислить коэффициент мощности по формуле

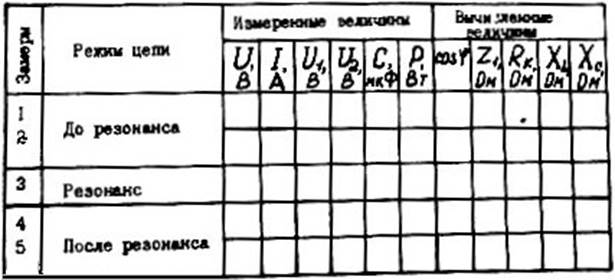

P-реактивная мощность измеряемая на ваттметре (записать в таблицу).

4) По данным таблицы построить зависимости I, , cos φ, от емкости С(на одном графике).

5) По измеримым величинам,методом засечек построить векторные диаграмы напряжений для трех режимов(До, после и во время резонанса).
