Исследование мультивибратора

Отчет по лабораторной работе № 3

Электроника

МИНОБРНАУКИ РФ

ФГБОУ ВПО Тульский государственный университет

Институт высокоточных систем им. В.П. Грязева

Кафедра радиоэлектроники

Выполнил студент гр. 120791 Нарожный И.А._____________________

(Подпись и дата)

Проверил доцент каф.РЭ Давыдов В.В.__________________________

(Подпись и дата)

Тула − 2011 г.

Цель работы:

Изучить работу мультивибратора и исследовать параметры его импульсов.

Схема мультивибратора

Ёмкости: С1=2,2 нФ, С2=0,1мкФ.

Сопротивления: R1=R4=1,2 кОм, R2=R3=33 кОм.

Транзисторы для схемы я взял: КТ361 1-Г и КТ361 2-Ф.

Импульсы осциллографа на коллекторе и базе у транзистора КТ361 1-Г получились идентичные.

Рассчитаем длительность импульса и длительность паузы, а как же период импульса. Воспользуемся формулами: ; ; ;

Исходя из этого получаем, что: ; а .

Импульсы осциллографа на базе и коллекторе у транзистора КТ361 2-Ф получились немного различные.

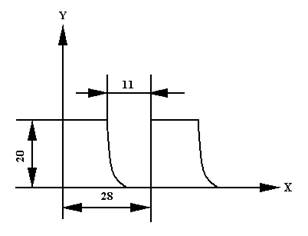

На базе:

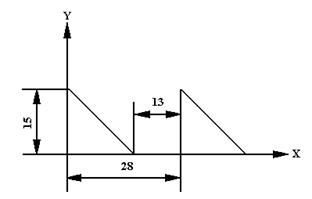

На коллекторе:

Длительность импульса и паузы, а как же период импульса при расчете получились такие же как и у транзистора КТ361 1-Г.

Вывод по результату работы:

1.В ходе выполнения лабораторной работы №3 я изучил работу мультивибратора и исследовал параметры его импульсов.

2.Параметры импульсов с осциллографа существенно не совпадают с расчетными параметрами импульсов. Это может быть связано с некорректной работой радиоэлектронных приборов и радиокомпонентов (транзистор, емкость, резистор) или из-за того, что не установлено в каком положении находилась ручка переключателя «Длительность», следовательно результат может отличаться в несколько раз.
