А б

Рис.12 Функциональная схема JK – триггера

При J= К= О на выходах элементов Э1 и Э2 устанавливаются нули (0), которые для триггеров с прямыми входами являются пассивны­ми сигналами, т. е. триггер T1 и, следовательно, JK-триггер в целом сохраняет прежнее состояние. Чтобы на выходе элемента Э1 появилась 1 (которой триггер T1 может переключаться в со­стояние P = 1), на его входах необходимо присутствие сигналов J= 1, С = 1, а также лог. 1 с выхода Q. Аналогично, лог. 1 будет на выходе элемента Э2, когда К= 1, С = 1 и Q = 1. Таким обра­зом, комбинация

J = 1, К =0 обеспечивает по тактовому им­пульсу переключение JK -триггера в целом в состояние Q = 1, а комбинация J = 0, К = 1 — в состояние Q = 0. Все это отразим в переключательной таблице JK -триггера.

Таблица переключений JK- триггера

J t	Kt	Qt	Qt+1

Запишем минимизированное уравнение для Qt+1, которое будет характеристическим уравнением JK -триггерас помощью блока Logic Converter

(Здесь A=Jt, B= Kt, C=Qt – в соответствии с таблицей переключений JK-триггера)

1.3. Счетные триггеры

Отличие счетного триггера от остальных состоит в том, что он переключается с поступлением каждого импульса на такто­вый вход, называемый в таком триггере счетным.

Счетный триггер можно реализовать на базе JK -триггера. 1 на одном из входов элемента И не определяет потенциал на его выходе, поэтому сочетание J= К= 1 не влияет на входную логику первой ступени триггера. Она получает информацию только с вы­ходов триггера (см. рис. 12, а), которая устанавливает ее в поло­жение, когда с приходом счетного импульса начнется очередное переключение — JK -триггер работает в счетном режиме. Реализа­ция счетного режима на JK -триггере приведена на рис..13, а.

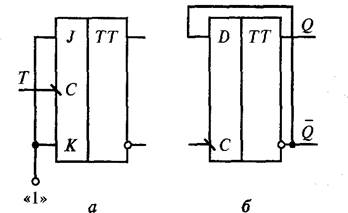

Рис. 13. Реализация счетного режима на JK –триггере

Счетный триггер просто реализовать и на D - триггере(рис. 13, б). Если после каждого переключения обеспечить автоматическую смену уровня потенциала на D -входе, то с каждым импульсом на С -входе триггер будет менять свое состояние. Указанная смена потенциала будет осуществляться, если D- вход соединить с выхо­дом Q. Вторая перекрестная связь (аналогичная связи в JK - триггере) обеспечивается за счет соединения D-вход, ас R -входом за­поминающей ячейки триггера через инвертор.
