Часть 1. Задание 1. Исследование RS-триггера на элементах И-НЕ

Задание 1. Исследование RS-триггера на элементах И-НЕ.

Соберите схему, изображенную на рис. 1. Включите схему.

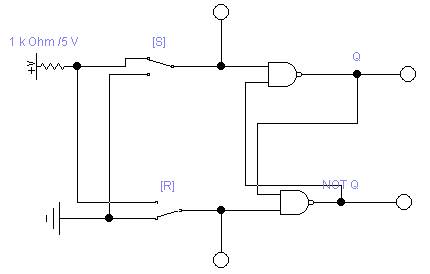

Рис. 1. Схема RS-триггера на элементах И-НЕ.

Последовательно подайте на схему сигналы, указанные в табл. 1 и запишите значения Q и НЕ Q:

Таблица 1

S	R	Q	NOT(Q)

Задание 2. Исследование RS-триггера на элементах ИЛИ-НЕ.

Соберите схему, изображенную на рис. 2. Включите схему.

Рис. 2. Схема RS-триггера на элементах ИЛИ-НЕ.

Последовательно подайте на схему сигналы, указанные в табл. 2 и запишите значения Q и НЕ Q:

Таблица 2

S	R	Q	NOT(Q)

Задание 3. Исследование RS-триггера с помощью библиотечного элемента.

Соберите схему, изображенную на рис. 3. Включите схему.

Рис. 3. Схема RS-триггера на элементе из библиотеки.

Последовательно подайте на схему сигналы, указанные в табл. 3 и запишите значения Q и НЕ Q:

Таблица 3

S	R	Q	NOT(Q)

Задание 4. Исследование JK-триггера с помощью библиотечного элемента.

Соберите схему, изображенную на рис. 4. Включите схему.

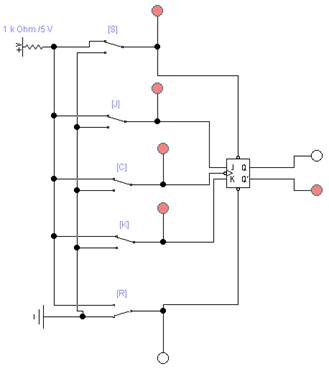

Рис. 4. Схема JK-триггера на элементе из библиотеки.

Убедитесь в том, что:

- при R=1, S=0 триггер устанавливается в Q=1 независимо от состояния остальных входов;

- при R=0, S=1 триггер устанавливается в Q=0 независимо от состояния остальных входов.

- укажите, какому RS-триггеру соответствует таблица состояний JK-триггера для RS-входов?

Установите S=R=1 и составьте таблицу 4 состояний для входов J, K и С.

Таблица 4

S	R	J	K	C	Q	NOT(Q)

Задание 5. Исследование D-триггера с помощью библиотечного элемента.

Соберите схему, изображенную на рис. 5. Включите схему.

Рис. 5. Схема D-триггера на элементе из библиотеки.

Убедитесь в том, что:

- при R=1, S=0 триггер устанавливается в Q=1 независимо от состояния остальных входов;

- при R=0, S=1 триггер устанавливается в Q=0 независимо от состояния остальных входов.

Установите S=R=1 и составьте таблицу 5 состояний для входов D и С (в момент времени Т+1, т.е. после второго нажатия переключателя C).

Таблица 5

S	R	D	C	Q	NOT(Q)

Задание 6. Исследование JK-триггера в счетном режиме (Т-триггер).

Соберите схему, изображенную на рис. 6. Включите схему.

Рис. 6. Схема Т-триггера на основе JK.

Изменяя состояние входа [С] соответствующим ключом, исследуйте работу триггера в счетном режиме.
